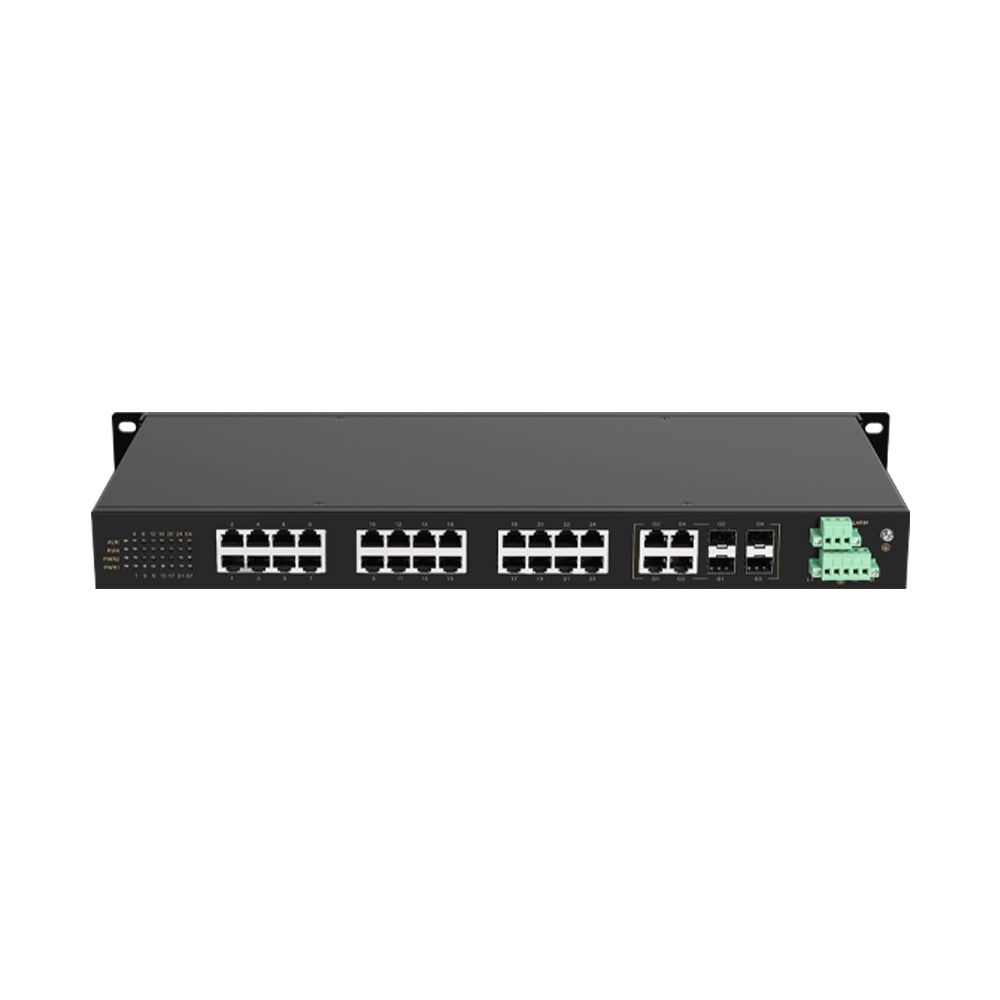

CIEN3028-4GC, 4xG Combo, 24x100M RJ45 Layer2 Switch
4xGigabit SFP Port + 24x100M Port Rack Tipi, Layer 2, Unmanaged, Endüstriyel Ethernet Switch
- 4 × 1G Kombine Port, 24 × 10/100Base-T(X) RJ45 Port
- Güç kesintisi için röle çıkışı ve durum LED uyarısı
- Tek veya çift AC85V~264V/DC110V~370V güç kaynağı desteği (isteğe bağlı)
- IP40 yüksek mukavemetli metal gövde ve fansız tasarım
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIEN3028-4GC, endüstriyel iletişim ağlarında güvenilir raf tipi kurulum için tasarlanmış, 4*Gigabit uplink'li, 28 portlu Layer 2, yönetimsiz, endüstriyel Hızlı Ethernet switch dir. Basit tak ve çalıştır uygulamaları için üretilen bu anahtar, 4* Gigabit kombine port ve 24* 10/100Base-T(X) RJ45 port sağlayarak, karışık bakır ve fiber ortamlarında esnek ağ erişimi ve verimli veri iletimi sağlar. Kararlı Katman 2 anahtarlama performansı ile, günlük endüstriyel ağ ihtiyaçlarını desteklemek için sorunsuz ve güvenilir veri iletimi sağlar.
Endüstriyel sınıf bileşenler ve yüksek standartlı sistem tasarımıyla tasarlanan CIEN3028-4GC, sağlam metal bir muhafazaya, standart raf montajına ve bakım gerektirmeyen çalışma için fansız soğutma tasarımına sahiptir. -40°C ila +75°C arasındaki geniş çalışma sıcaklığı aralığı ve yüksek seviyeli endüstriyel koruması, zorlu ve talepkar ortamlarda güvenilir bir şekilde çalışmasını ve istikrarlı iletişim performansını korumasını sağlar. Bu anahtar, endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer endüstriyel ağ uygulamaları için oldukça uygundur.
|
Technical parameters |
|
|
Protocol Standard |
IEEE802.3Ethernet), IEEE802.3u(100Base-TX&100Base-FX), IEEE802.3x(Flow control), IEEE802.3ab(1000Base-T), IEEE802.3z(1000Base-LX) |
|
Switch capability |
|
|
MAC Table Size |
8k |
|
Backplane bandwidth |
12.8Gbps |
|
Switch Delay |
<5μs |
|
Interface |
|
|
Gigabit port |
Port numbers: 4 |
|
Connector: SFP optical port (LC interface, single/multi-mode optional) or 10/100/1000M adaptive RJ45 ports |
|
|
Baud rate: 100Base-LX (fiber port), Self-adaption 10/100/1000MBase-TX |
|
|
100M port |
Number: 24 |
|
Connector: 1×9 fixed fiber port(single/multi-mode optional, SC/FC/ST interface) or RJ45 100M TX port |
|
|
Baud rate: 100Base-FX(fiber port), Self-adaption 10/100Mbase-TX |
|
|
Terminal block for power input |
7.62mm terminal block |
|
Terminal block for relay alarm |
5.08mm terminal block,1A@24VDC |
|
Communication distance |
|
|
Twisted-pair |
100m(CAT5/CAT5e cable) |
|
Multi-mode fiber |
1000M multi-mode:850nm, 500m; 100M multi-mode: 1310nm, 2km |
|
Single-mode fiber |
1000M single-mode: 1310nm, 20km; 100M single-mode: 1550nm, 60/80km |
|
LED indicator lights |
|
|
Front panel LED lights |
Port light: LINK/ACT; SPEED |
|
System work light: RUN |
|
|
Power status light: PWR1; PWR2; |
|
|
Alarm light: ALARM |
|
|
Back panel LED lights |
RJ45 Port indicator light: LINK/ACT; SPEED |
|
Fiber indicator light: LINK/ACT |
|
|
Power |
|
|
Input power |
AC / DC220V (85-264VAC / 110-370VDC) |
|
Power consumption |
<40W@(MAX) |
|
Overload protection |
Support |
|
Reverse protection |
Support |
|
Redundancy protection |
Support |
|
Working Environment |
|
|
Operating Temperature |
-40°C~85°C |
|
Storage temperature |
-45°C~85°C |
|
Ambient Humidity |
5%~95% |
|
Physical Characteristics |
|
|
Shell |
IP40 protection, aluminum alloy shell |
|
Installation |
Standard 19-inch rack mounting, |
|
Dimension |
482.6mmx44mmx315mm |
|
Industry standard |
|
|
EMC |
EN61000-4-2(ESD), Level 4 EN61000-4-3(RS), Level 4 EN61000-4-4(EFT), Level 4 EN61000-4-5(Surge), Level 4 EN61000-4-6(CS), Level 4 EN61000-4-8, Level 5 |
|
Impact |
IEC60068-2-27 |
|
Falling |
IEC60068-2-32 |
|
Shock |
IEC60068-2-6 |
|
Warranty |
|
|
Warranty |
5 Years |
|
Certification |
|
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN3028-4GC-AD220 | CIEN3028-4GC | 4xGbitSFP Port +24x10/100M RJ45 Port, 1xAC85-264V/ DC110~370V |
| CIEN3028-4GC-2AD220 | CIEN3028-4GC | 4xGbitSFP Port +24x10/100M RJ45 Port, 2xAC85-264V/ DC110~370V |
