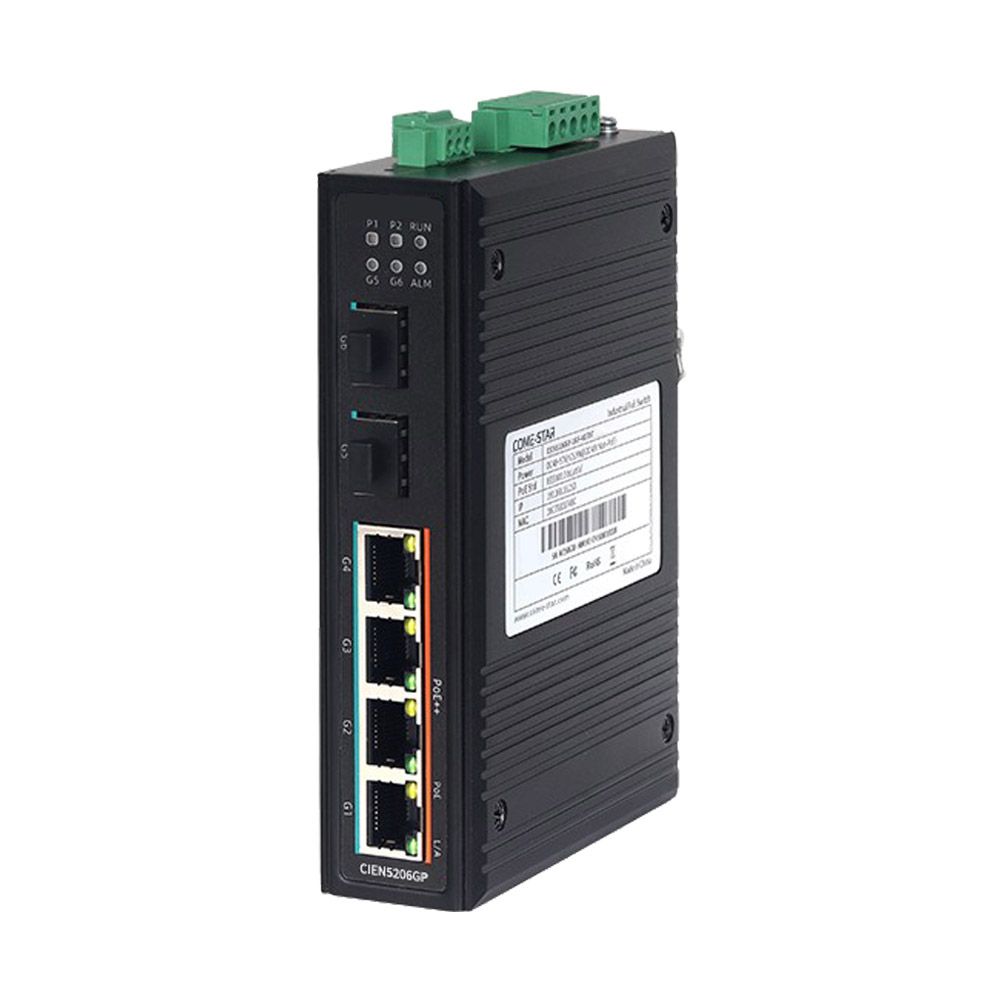

CIEN5206GP, 2x1Gbit SFP, 4x1Gbit RJ45 PoE, Yönetilebilir
6 Portlu L2 Yönetilebilir, PoE++ DIN Raylı Endüstriyel Gigabit Switch
- 2 x 1G SFP Portu + 4 x 1G PoE++ RJ45 Portu
- IEEE802.3af/at/bt standartları, PoE++ standartları
- PoE portu başına 90W'a kadar çıkış ve toplam 240W
- MW-Ring (200 anahtarda kurtarma süresi < 20 ms), ERPS, ağ yedekliliği için STP/RSTP
- Ters polarite korumalı 48-57V DC yedek güç girişleri
- Alüminyum alaşımlı gövde, IP40 dereceli koruma
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIEN5206GP-2GF-4GTBT, 6 portlu, Layer 2 yönetilebilir Gigabit PoE++ DIN raya monte, endüstriyel Ethernet switch dir. Yüksek güçlü PoE çıkışı sağlar, store-and-forward switching kullanır ve sağlam bant genişliği işleme yeteneklerine sahiptir. Anahtar, iletim hatalarını en aza indirmek için paket hatalarını otomatik olarak algılar ve istikrarlı, güvenilir ve verimli veri iletimi sağlarken Gigabit ağ iletişimini zahmetsizce destekler. Ağ verimliliğini, güvenilirliğini ve güvenliğini artırmak için web tabanlı yönetimi ve birden fazla ağ protokolünü destekleyerek çeşitli karmaşık ağ gereksinimlerini karşılar. Fiber portu, güçlü elektromanyetik girişim direnci ve 80 km'lik maksimum iletim mesafesi için fiber iletimi kullanan çeşitli isteğe bağlı SFP modüllerini destekler. PoE Ethernet portları 10/100/1000M, Full/Half dublex, otomatik MDI/MDI-X'i destekler ve IEEE802.3af/at/bt standartlarına uygun PoE güç çıkışı sağlar. Standart Ethernet kabloları aracılığıyla PD cihazlarına yüksek güç kaynağı sağlar ve maksimum 80 km iletim mesafesine sahiptir. Full/Half dublex modlar ve otomatik MDI/MDI-X özelliklerine sahiptir. IEEE 802.3af/at/bt standartlarına uygun PoE güç çıkışı sağlayarak, veri iletimini kesintiye uğratmadan Ethernet kabloları üzerinden standart PD cihazlarına yüksek güç sağlar. Bu, endüstriyel otomasyon uygulamaları için yüksek bant genişliği, düşük gecikme süresi ve son derece güvenilir ağ iletişimi sağlarken güç kablolama maliyetlerini azaltır.
CIEN5206GP-2GF-4GTBT, 2 x Gigabit fiber portu (SFP portu) ve 4 x Gigabit PoE bakır portuna sahiptir. -40°C ila +75°C çalışma sıcaklıkları için güvenilir endüstriyel sınıf tasarımla üretilmiştir. Çeşitli ağ alanı ve zorlu endüstriyel ortam taleplerini karşılamak için titiz fonksiyonel, sıcaklık, güvenlik ve elektromanyetik bağışıklık testlerinden geçmiştir. Endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım ve akıllı fabrikalarda yaygın olarak kullanılır.
| Protocol Standards | |
| IEEE Standards | IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af/at/bt, IEEE 802.3x, IEEE 802.1w, IEEE 802.1Q, IEEE 802.1p |
| Switch Capability | |
| Processing Type | Store-and-Forward |
| Backplane Bandwidth | 14Gbps |
| Buffer Size | 2Mbit |
| Jumbo frame | 16367 Bytes |
| MAC Table Size | 2K |
| Interface | |
| 1G Fiber Port | 2 × 1000Base-X SFP ports, compatible with 100Base-FX |
| 1G PoE Copper Port | 4 × 10/100/1000Base-T(X) auto-sensing Gigabit PoE RJ45 ports, full/half-duplex, auto MDI/MDI-X; PoE power supply complies with IEEE 802.3af/at/bt standards, with a maximum per-port PoE output of 90W; PoE power supply pins: 3, 6, 4, 5 positive; 1, 2, 7, 8 negative |
| Relay | 1 × relay alarm output, 3-pin 3.81mm pitch terminal block with locking mechanism |
| Button | One-click reboot or factory reset |
| Status LED | Power indicator, operation indicator, alarm indicator, fiber port indicator, PoE indicator, copper port connection/activity indicator |
| Power Supply | |
| Power Input | DC 48~57V, dual power inputs for redundancy and reverse polarity protection |
| (When a single PoE port loads more than 60W, the input voltage must be DC 54~57V) | |
| Power Consumption | ≤4.9W@DC48V (excluding PoE) |
| Max total PoE output: 240W | |
| Connection | 5-pin 5.08mm pitch terminal block with locking mechanism |
| Physical Characteristics | |
| Dimensions | 140 × 35 × 100 mm (excluding DIN rail mounting clip and connectors) |
| Installations | Easy installation on 35mm DIN rails |
| Enclosure Protection | Aluminum alloy housing, IP40 protection rating |
| Weight | About 0.47kg |
| Working Environment | |
| Operating Temp | -40°C~+75°C |
| Storage Temp | -40°C~+85°C |
| Relative Humidity | 5%~95% (non-condensing) |
| Industry Standard | |
| EMS | IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, Air discharge ±15kV) |
| IEC 61000-4-5 (Surge): Level 3 (Power supply: Common mode ±2kV, Differential mode ±1kV; | |
| Ethernet port: Common mode ±2kV, Differential mode ±1kV) | |
| IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Ethernet port: ±2kV) | |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN5206GP-2GF-4GTBT | CIEN5206GP-2GF-4GTBT | CIEN5206GP, 2x1Gbit SFP, 4x1Gbit RJ45 PoE, Yönetilebilir Switch, 90W, 240W |
