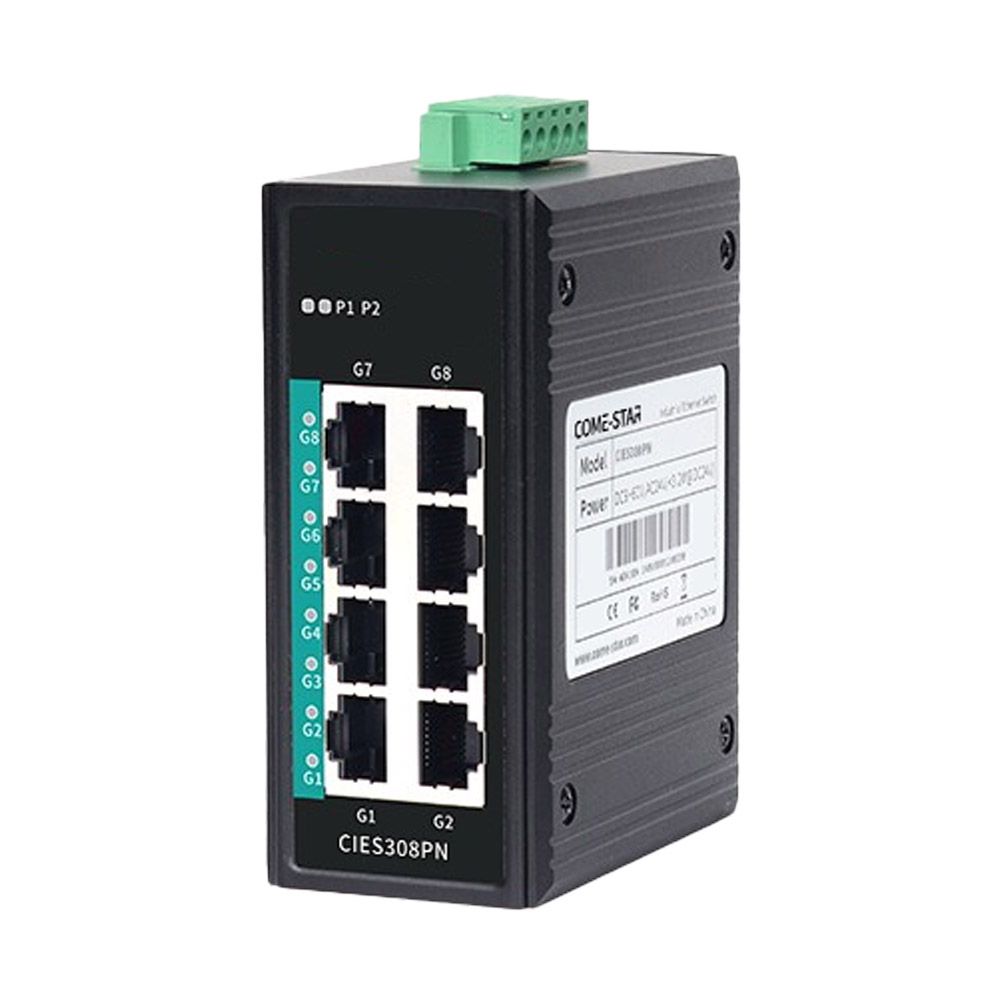

CIES308PN, 8Port Gbit, ProfiNet Switch
8 Portlu, Layer-2, 1Gbit DIN Raya Monte, PROFINET Endüstriyel Ethernet Switch
- 8 x 1Gbit RJ45 Portu
- PROFINET protokolü öncelikli iletimi destekler
- 10/100/1000M, Full/Half Dublex, otomatik MDI/MDI-X bağlantısı, tak ve çalıştır desteği
- Maksimum 9kbyte çerçeve boyutuyla Jumbo çerçeve iletimini destekler
- Half Dublex, geri basma veya Full Dublex IEEE802.3x akış kontrolünü destekler
- Çift DC 9~60V veya AC 24V güç girişi, kutupsuz yardımcı besleme bağlantısını desteği
- Yüksek mukavemetli alüminyum alaşımlı gövde, IP40 koruma sınıfı
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIES308PN, endüstriyel iletişim ağ uygulamaları için özel olarak tasarlanmış, 8 portlu, Layer 2, 1Gbit, DIN raya monte, Profinet endüstriyel Ethernet switch dir. CIES305PN, PROFINET protokolünün öncelikli iletimini destekler ve öncelikle basit tak ve çalıştır kurulum senaryoları için tasarlanmış 8 x 1Gbit RJ45 portu sunar. Her 1Gbit bakır port, 10/100/1000Mbit otomatik anlaşma özelliğine sahiptir, Full/Half Dublex modları destekler ve MDI/MDI-X bağlantılarını otomatik olarak algılar. Bu, endüstriyel otomasyon için sağlam bir destek sağlayarak, müşterilerin katma değerli inovasyona yönelik gelişen ihtiyaçlarını karşılarken daha sorunsuz, daha güvenilir ve daha hızlı endüstriyel iletişim sağlar. Ürün, endüstriyel sınıf bileşenler kullanır, 35 mm DIN ray montajına sahiptir ve sağlam dayanıklılık için yüksek mukavemetli alüminyum alaşımlı bir gövde içerir. Fansız tasarımı, -40°C ila +75°C geniş sıcaklık aralığında çalışarak verimli ısı dağılımı sağlar. Yüksek standartlarda endüstriyel koruma ile tasarlanan bu ürün, zorlu ortamlara uyum sağlarken istikrarlı iletişim performansını da korur. Bu ürün, endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer endüstriyel sektörlerde geniş uygulama alanına sahiptir.
|
Protocol Standards |
|
|
IEEE Standards |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab |
|
Switching |
|
|
Processing Type |
Store and forward |
|
Backplane Bandwidth |
16Gbps |
|
Buffer Size |
1,5Mbit |
|
Jumbo Frames |
9kByte |
|
MAC Table Size |
4K |
|
Interface |
|
|
1G Copper Port |
8 x 10/100/1000Base-T(X) auto-sensing RJ45 ports, support full/half duplex, and auto MDI/MDI-X |
|
Status LED |
Power indicator, port status indicator |
|
Power Supply |
|
|
Input Voltage |
DC 9~60V or AC 24V, support dual power redundancy, non-polarity |
|
Power Consumption |
＜3.2W@DC24V (full load) |
|
Connection |
5.08mm pitch 5-pin terminal block |
|
Physical Characteristics |
|
|
Dimensions |
102×46×78mm (excluding DIN rail mounting clip and connectors) |
|
Installations |
Standard 35mm DIN-rail |
|
IP Code |
IP40, high-strength aluminum alloy housing |
|
Weight |
About 0.35kg |
|
Working Environment |
|
|
Operating Temp |
-40°C to +75°C |
|
Storage Temp |
-40°C to +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
|
|
IEC 61000-4-2 (ESD): Level 4 (contact discharge ±8kV, air discharge ±15kV) |
|
|
IEC 61000-4-5 (Surge): Level 4 (Power supply: Common mode ±4kV, Differential mode ±2kV; Network port: Common mode ±6kV, Differential mode ±2kV) |
|
|
IEC 61000-4-4 (EFT): Level 4 (Power supply: ±4kV; Network port: ±2kV) |
|
| Kodu | Model | Açıklama |
|---|---|---|
| CIES308PN | CIES308PN | 8-Port L2 Gbit DIN-Raya Monte PROFINET Endüstriyel Ethernet Switch |
