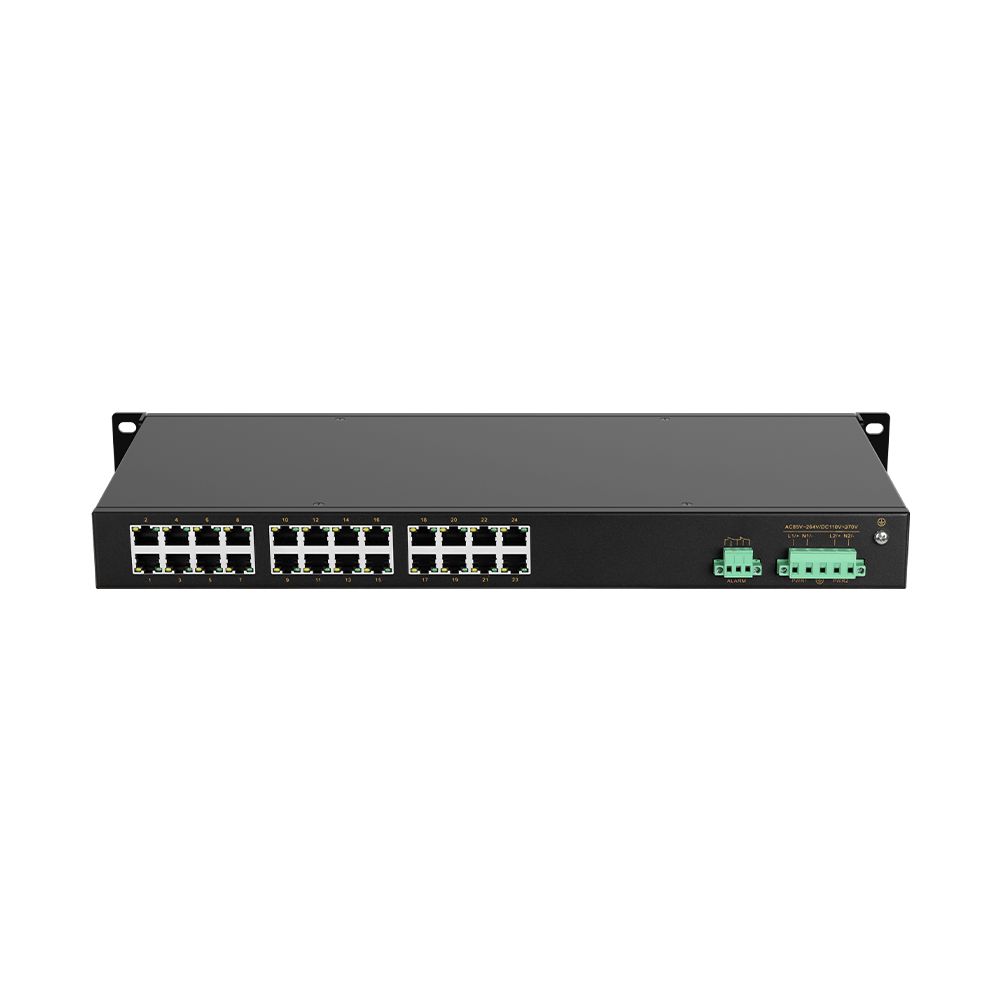

CISCOM6024, 24x100Mbit RJ45 Switch
24 Portlu, Rack Tipi, Layer 2, Yönetilebilir, Endüstriyel Ethernet Switch
- 24 x 10/100Base-T(X) bakır port
- MW-Ring (kurtarma süresi < 20 ms @ 200 anahtar), ERPS, STP/RSTP, MSTP, ağ yedekliliği için MRP
- Tek veya çift AC85V~264V/DC110V~370V güç girişlerini destekler ve çift girişler güç yedekliliğini destekler
- Yüksek mukavemetli metal kasa, IP40 dereceli gövde koruması, fansız tasarım
- -40 ila 75°C çalışma sıcaklığı aralığı
CISCOM6024, 24 x 10/100Base-T(X) bakır portu destekleyen 24 portlu Layer 2 100M yönetilebilir, rack tipi endüstriyel Ethernet switch dir. Güçlü bant genişliği işleme yeteneklerine sahip, hataları otomatik olarak gideren ve iletim arızalarını azaltan bir depolama ve iletme mekanizması kullanır. 100M ağ bağlantısını kolayca destekleyerek istikrarlı, güvenilir ve verimli veri iletimi sağlar. Özenle seçilmiş endüstriyel sınıf bileşenler kullanılarak ve yüksek standartlı sistem paket rafı tasarım mekanizması ve üretim kontrolü ile titizlikle tasarlanıp üretilen bu ürün, standart 19 inç 1U rafa monte edilebilir form faktörüne sahiptir. Dayanıklı, yüksek mukavemetli metal kasası ve fansız ısı dağıtımı, -40°C ile +75°C arasında geniş çalışma sıcaklığı aralıklarına olanak tanır ve yüksek standartlı endüstriyel koruma ile çeşitli zorlu çalışma ortamlarında istikrarlı iletişim performansı sağlar.
CISCOM6024 hızlı ethernet anahtarı, web tabanlı ağ yönetimi işlevlerini ve MW-Ring, ERPS, STP/RSTP, MRP, VLAN, SVL, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, TACACS+, IGMP Snooping, GMRP, ACL, WEB/TELNET/SSH erişim kontrolü, statik toplama, port yansıtma, statik MAC adresi bağlama, ağ teşhisleri, geri döngü tespiti, bağlantı teşhisleri, e-posta kaydı, alarmlar, SNTP, sistem kaydı ve çevrimiçi sistem yükseltmeleri dahil olmak üzere çoklu ağ protokollerini destekler. Bu özellikler, ağ performansını, güvenilirliğini ve güvenliğini artırarak çeşitli ve karmaşık ağların taleplerini karşılar. Bu ürünler, karmaşık ağların ve zorlu endüstriyel ortamların taleplerini karşılamak için titiz fonksiyonel, sıcaklık, güvenlik ve EMC testlerinden geçmiştir. Entegre enerji, akıllı şehirler, raylı ulaşım, akıllı ulaşım, akıllı fabrikalar ve endüstriyel otomasyon alanlarında yaygın olarak kullanılmaktadır.
|
Software function |
|
|
Switch Properties |
Supports Rate limit, Trunking, flow control, VLAN, IEEE 802.1Q VLAN and broadcast storm suppression |
|
Redundancy Protocols |
Support MW-Ring patent redundancy technique (failure recovery time <20ms) Support STP/RSTP |
|
Multicast |
Support IGMP v1 / v2, IGMP Snooping Support GMRP, support static multicast |
|
Security |
Support IEEE 802.1x, HTTP, RADIUS, user grading and MAC address binding |
|
Service quality management |
Supports SP and WRR queuing Support QoS setting |
|
IP address management |
Support DHCP server |
|
Management and maintenance |
Supports Console, Web management methods Support SNMPv1/v2c, Centralized management via MWview Support software updating Supports the IP/MAC address conflict alarm Support power off, power alarm, port alarm Support log viewing Support Link-check and NTP |
|
Technical parameters |
|
|
Protocol Standard |
IEEE802.3(Ethernet) IEEE802.3u (100Base-TX&100Base-FX) IEEE802.3x(Flow control) IEEE802.1D(STP) IEEE802.1w(RSTP) IEEE802.1Q(VLAN) IEEE802.1p (Priority) IEEE802.1x(Access Control) |
|
Switch capability |
|
|
Priority Queues |
4 |
|
VLAN Number |
4096 |
|
multicast group |
256 |
|
MAC Table Size |
8k |
|
Backplane bandwidth |
12.8Gbps |
|
Switch Delay |
<5μs |
|
Interface |
|
|
100M ports |
Port numbers:24 |
|
Connector: 1×9 fixed fiber port (single/ multi-mode optional, SC/FC/ST interface)& self-adaptive RJ45 100M -TX |
|
|
Baud rate: 100Base-FX (fiber port), Self-adaption 10/100MBase-TX |
|
|
Console port |
RS232, RJ45 |
|
Terminal block for relay alarm |
5.08mm terminal block ,1A@24VDC |
|
Terminal block for power input |
MIEN6024, MIEN6024-4/8F 7.62mm terminal block MIEN6024-12/16/24F 5.08mm terminal block |
|
Communication distance |
|
|
Twisted-pair |
100m(CAT5/CAT5e cable) |
|
Multi-mode fiber |
100M multi-mode: 1310nm, 2km |
|
Single-mode fiber |
100M single-mode: 1310nm, 20/40km; 1550nm, 60/80km |
|
LED indicator lights |
|
|
Front panel LED lights |
Port light: LINK/ACT; SPEED |
|
System work light: RUN |
|
|
Power status light: PWR1, PWR2; |
|
|
Alarm light: ALARM |
|
|
Back panel LED lights |
RJ45 Port light: LINK/ACT; SPEED |
|
Fiber light: LINK/ACT |
|
|
Power |
|
|
Input power |
AC / DC220V (85-264VAC / 110-370VDC) |
|
Power consumption |
<9W@(MAX) |
|
Overload protection |
Support |
|
Reverse protection |
Support |
|
Redundancy protection |
Support |
|
Working Environment |
|
|
Operating Temperature |
-40°C~85°C |
|
Storage temperature |
-40°C~85°C |
|
Ambient Humidity |
5%~95% |
|
Physical Characteristics |
|
|
Shell |
IP40 protection, aluminum alloy shell |
|
Installation |
Standard 19-inch rack mounting, |
|
Dimension |
MIEN6024, MIEN6024-4/8F 482.6mm×44mm×210mm MIEN6024-12/16/24F 482.6mm×44mm×315mm |
|
Industry standard |
|
|
EMC |
EN61000-4-2(ESD), Level 4 EN61000-4-3(RS), Level 4 EN61000-4-4(EFT), Level 4 EN61000-4-5(Surge), Level 4 EN61000-4-6(CS), Level 4 EN61000-4-8, Level 5 |
|
Impact |
IEC60068-2-27 |
|
Falling |
IEC60068-2-32 |
|
Shock |
IEC60068-2-6 |
|
Warranty |
|
|
Warranty |
5 Years |
|
Certification |
|
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CISCOM6024-AD220 | CISCOM6024-AD220 | 24x100M RJ45, Yönetilebilir Layer2 Switch, Aux: 1x(85-264Vac / 110-370Vdc) |
| CISCOM6024-2AD220 | CISCOM6024-2AD220 | 24x100M RJ45, Yönetilebilir Layer2 Switch, Aux: 2x(85-264Vac / 110-370Vdc) |
