2 CAN-bus - 1x100M Ethernet Duvara Monte CAN Sunucusu

• 1 x 100M bakır port, 2 x CAN portu
• CAN terminal cihazlarının ağlara bağlanmasını sağlar, CAN-to-UDP, TCP, Modbus, HTTPD, WebSocket ve diğer protokolleri destekler
• CAN ve diğer CAN arayüzleri arasında şeffaf veri iletimi için CAN rölesini destekler
• Sistem kilitlenmelerini önlemek için harici bağımsız donanım izleme tasarımına sahiptir
• Ters polarite korumalı endüstriyel sınıf DC9~36V giriş
• IP40 koruma derecesine sahip yüksek mukavemetli metal gövde
• -40°C ila +85°C çalışma sıcaklığı aralığı

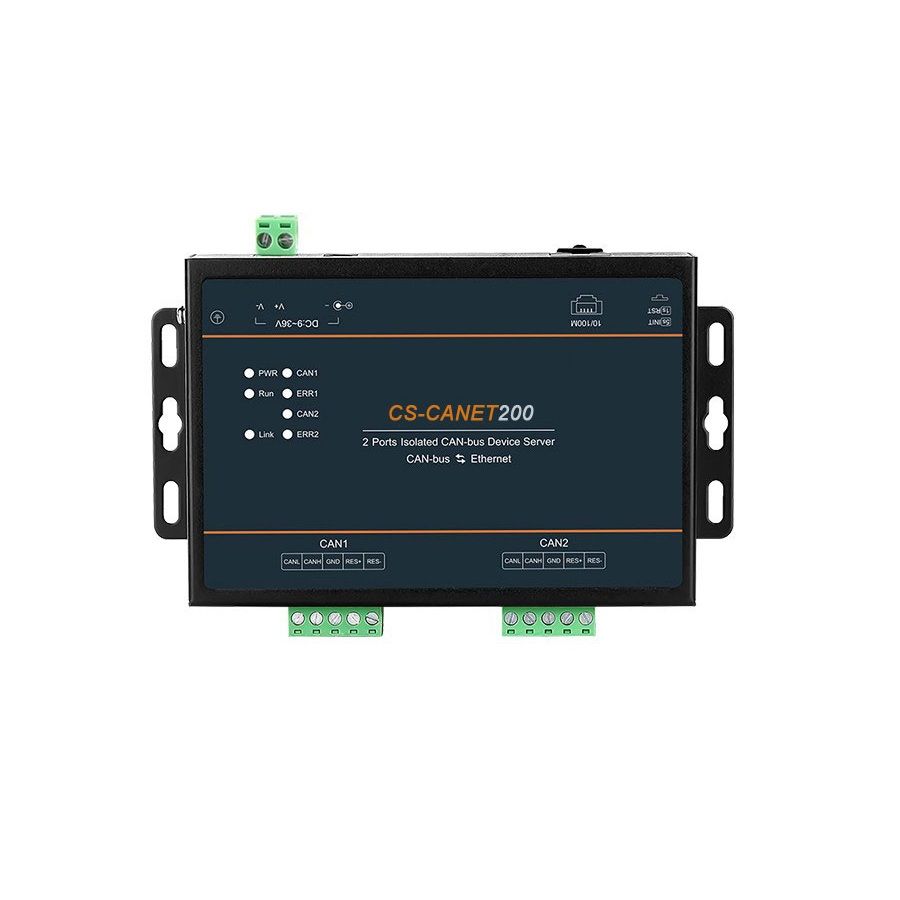

CS-CANET200, 400MHz'e kadar saat hızına sahip 32 bit Arm Cortex-M7 çekirdeği ve harici donanım izleme tasarımına sahip 2 portlu izole CAN-to-Ethernet duvara monte CAN sunucusudur. Güç kaynağı, Ethernet portları ve CAN arayüzlerinin tümü, yüksek seviyede ESD, aşırı gerilim ve EFT korumasına sahiptir ve güçlü parazit önleme yetenekleri sağlar. Özellikle endüstriyel kullanıcılar için tasarlanan bu ürün, CAN-bus ve Ethernet ağları arasında çift yönlü şeffaf iletimi mümkün kılarak CAN-bus sistemlerinin erişim alanını etkili bir şekilde genişletir. Bu ürün 1 x 100M bakır port ve 2 x CAN portunu destekler. Her CAN arayüzü, 2kVAC izolasyon voltajı ile diğerlerinden izole edilmiştir. Her CAN portu için iletişim baud hızı (5Kbps ila 1000kbps) serbestçe yapılandırılabilir ve farklı iletişim baud hızlarına sahip CAN ağlarının birbirine bağlanmasına olanak tanır. Dahili olarak bir TCP/IP protokol yığını entegre ederek, iki CAN kanalı ve Ethernet arasında çift yönlü şeffaf iletimi sağlar. Ağ kapasitesini genişletmek, düğüm sayısını artırmak ve iletişim mesafesini uzatmak için CAN trunking işlevini destekler. Ultra uzun mesafeli iletişim için sınırsız kademeli bağlantıyı destekler. Güçlü ID filtreleme işlevi, izin verilen veya yasaklanan ID aralıklarının seçilmesine olanak tanıyarak seçici veri iletimini sağlar. Bu, kanallar üzerindeki veri yolu yükünü önemli ölçüde azaltır, veri izolasyonunu artırır ve verimli veri kullanımını sağlar.

Endüstriyel sınıf CAN sunucusu, CAN/ağ çalışma modları, port bilgileri, ağ adresleri, kullanıcı şifreleri, sistem bilgileri ve sistem yönetimi dahil olmak üzere çoklu ağ yönetimi işlevleri için web tabanlı yapılandırmayı destekler. UDP/UDP Çoklu Yayın, TCP İstemci/Sunucu, Modbus TCP Köle, Röle, Çift Bağlantı Ana/Köle, HTTPD İstemci ve WebSocket İstemci gibi çeşitli dönüştürme modlarını destekleyerek CAN'den Ethernet'e veya CAN'den Modbus TCP'ye protokol dönüştürmeyi mümkün kılar. Ürün, temel bileşen seviyesinde endüstriyel sınıf kalitede tasarım çözümleri kullanır. Geniş sıcaklık ve voltaj aralıkları, yıldırıma dayanıklılık, elektromanyetik girişim bağışıklığı, yüksek güvenilirlik ve yüksek performans gibi birçok avantaj sunarak zorlu ortamlarda çalışmaya uygundur. Yangın alarmları, endüstriyel izleme, trafik yönetimi, meteoroloji, su arıtma, çevre izleme, kömür madenciliği, petrol, kimyasal işleme ve yeni enerji sektörlerinde kullanılabilir. Uzaktan saha verisi toplama, uzaktan izleme ve saha kontrolünü kolaylaştırarak, Endüstriyel Nesnelerin İnterneti'nin geliştirilmesi için vazgeçilmez bir endüstriyel iletişim ürünü haline gelir.

Ürün Özellikleri

400MHz'e kadar çalışan 32 bit ARM Cortex-M7 çekirdeğini destekler;

CAN portu, 5kbps ile 1000kbps arasında seçilebilir baud hızlarını destekler;

Standart CAN çerçeve kimliklerinin ve genişletilmiş çerçeve kimliklerinin filtrelenmesini destekler;

UDP ve UDP Çoklu Yayın modlarını destekleyerek, UDP protokolü aracılığıyla hızlı ve verimli noktadan noktaya, noktadan çok noktaya veya çok noktadan çok noktaya iletişimi sağlar;

TCP İstemci/Sunucu modunu destekleyerek, TCP protokolü aracılığıyla oturum bağlantıları kurar ve aynı anda 4 oturuma kadar destek sağlar;

Basitleştirilmiş cihaz eşleştirmesi için Çift Bağlantı Ana/Bağımlı modunu destekler;

Modbus TCP'den CAN veri yolu protokolüne dönüştürmeyi sağlayan Modbus TCP Bağımlı modunu destekler;

CAN portları arasında veri iletimi için Röle Modu desteği;

HTTPD sunucularıyla GET veya POST işlemleri için HTTPD İstemci modu desteği;

WebSocket sunucularıyla çift yönlü iletişim için WebSocket İstemci modu desteği;

Çeşitli ağ gerçek zamanlı gereksinimlerini karşılamak için veri uzunluğuna veya zamana bağlı olarak CAN verilerini Ethernet paketlerine dönüştüren birden fazla paket bölme mekanizması desteği;

Bağlantı doğrulama ve durum izleme için kayıt paketleri ve kalp atışı paketleri desteği;

Ağ bağlantı bilgisi istatistikleriyle birlikte veri yolu portu iletim ve alım çerçeve istatistikleri desteği;

Farklı izin seviyelerine sahip kullanıcı yönetimi desteği;

CAN portu çevrimiçi yeniden başlatma, cihaz yeniden başlatma, fabrika ayarlarına sıfırlama ve bellenim yükseltme desteği.
