Deney (Laboratuvar) Direnç Kutuları
Menşei: Fransa
Chauvin Arnoux, BR serisi direnç kutuları tüm güvenlik standartları ile uyumludur.
Çok Kademeli Direnç Kutuları
- Masa tipi kutular
- Döner anahtarla kademe seçimi (kontaklı)
- Son kademede durma özelliği ile aniden 1 kademesine ani geçiş engellenmiştir.
- Hata korumalı erkek toprak terminali
- Çıkışlar için ; Ø4 mm güvenlikli bağlantı terminaller
- Ön panel ve metal aksam güvenlik amaçlı toprak soketine bağlanmıştır
BR07 (Ürün Kodu: P01197404)
|
Kademe |
Aralık |
I max. |
|
1 |
1 Ω ... 10 Ω |
700 mA |
|
2 |
10 Ω ... 100 Ω |
200 mA |
|
3 |
100 Ω ... 1 kΩ |
70 mA |
|
4 |
1 kΩ ... 10 kΩ |
20 mA |
|
5 |
10 kΩ ... 100 kΩ |
7 mA |
|
6 |
100 kΩ ... 1 MΩ |
1 mA |
|
7 |
1 MΩ ... 10 MΩ |
0.1 mA |
Toplam direnç: 11,11111 MΩ
Hassasiyet: 1%
Boyutlar ve ağırlık: 410 x 90 x 80 mm - 1.4 kg
BR06 (Ürün Kodu : P01197403)
|
Kademe |
Aralık |
I max. |
|
1 |
1 Ω ... 10 Ω |
700 mA |
|
2 |
10 Ω ... 100 Ω |
200 mA |
|
3 |
100 Ω ... 1 kΩ |
70 mA |
|
4 |
1 kΩ ... 10 kΩ |
20 mA |
|
5 |
10 kΩ ... 100 kΩ |
7 mA |
|
6 |
100 kΩ ... 1 MΩ |
1 mA |
Toplam direnç: 1,11111 MΩ
Hassasiyet: 1%
Boyutlar ve ağırlık: 410 x 90 x 80 mm - 1.4 kg
BR05 (Ürün Kodu: P01197402)
|
Kademe |
Aralık |
I max. |
|
1 |
1 Ω ... 10 Ω |
700 mA |
|
2 |
10 Ω ... 100 Ω |
200 mA |
|
3 |
100 Ω ... 1 kΩ |
70 mA |
|
4 |
1 kΩ ... 10 kΩ |
20 mA |
|
5 |
10 kΩ ... 100 kΩ |
7 mA |
Toplam direnç: 111.11 kΩ
Hassasiyet: 1%
Boyutlar ve ağırlık: 310 x 90 x 80 mm - 1 kg
Tekli Direnç Kutuları
- Döner anahtarla kademe seçimi (kontaklı)
- Son kademede durma özelliği ile aniden 1 kademesine ani geçiş engellenmiştir.
- Hata korumalı erkek toprak terminali
- Çıkışlar için ; Ø4 mm güvenlikli bağlantı terminaller
- Tipik hassasiyet: 0.5%
- Boyutlar: 72 x 72 x 90 mm; Ağırlık: 160 ... 350 g
|
Ürün Kodu |
Direnç Kutusu |
Max. akım |
|
P03197525A |
1 ... 10 kΩ |
25 mA |
|
P03197525A |
100 ... 1,000 Ω |
75 mA |
|
P03197523A |
10 ... 100 Ω |
250 mA |
|
P03197522A |
1 ... 10 Ω |
750 mA |
|
P03197521A |
0.1 ... 1 Ω |
1 A |
| Kodu | Model | Açıklama |
|---|---|---|
| P03197521A | 0.1 ... 1 Ω, Tekli Direnç Kutusu | |
| P03197522A | 1 ... 10Ω, Tekli Direnç Kutusu | |
| P03197523A | 10 ... 100Ω, Tekli Direnç Kutusu | |
| P03197524A | 100 ... 1000Ω, Tekli Direnç Kutusu | |
| P03197525A | 1 ... 10kΩ, Tekli Direnç Kutusu | |
| P03197526A | Direnç Kutusu, 10...100kO hm | |
| P03197527A | Direnç Kutusu 100kOhm... 1MOhm | |
| P03197528A | Direnç Kutusu, 1...10MOhm | |

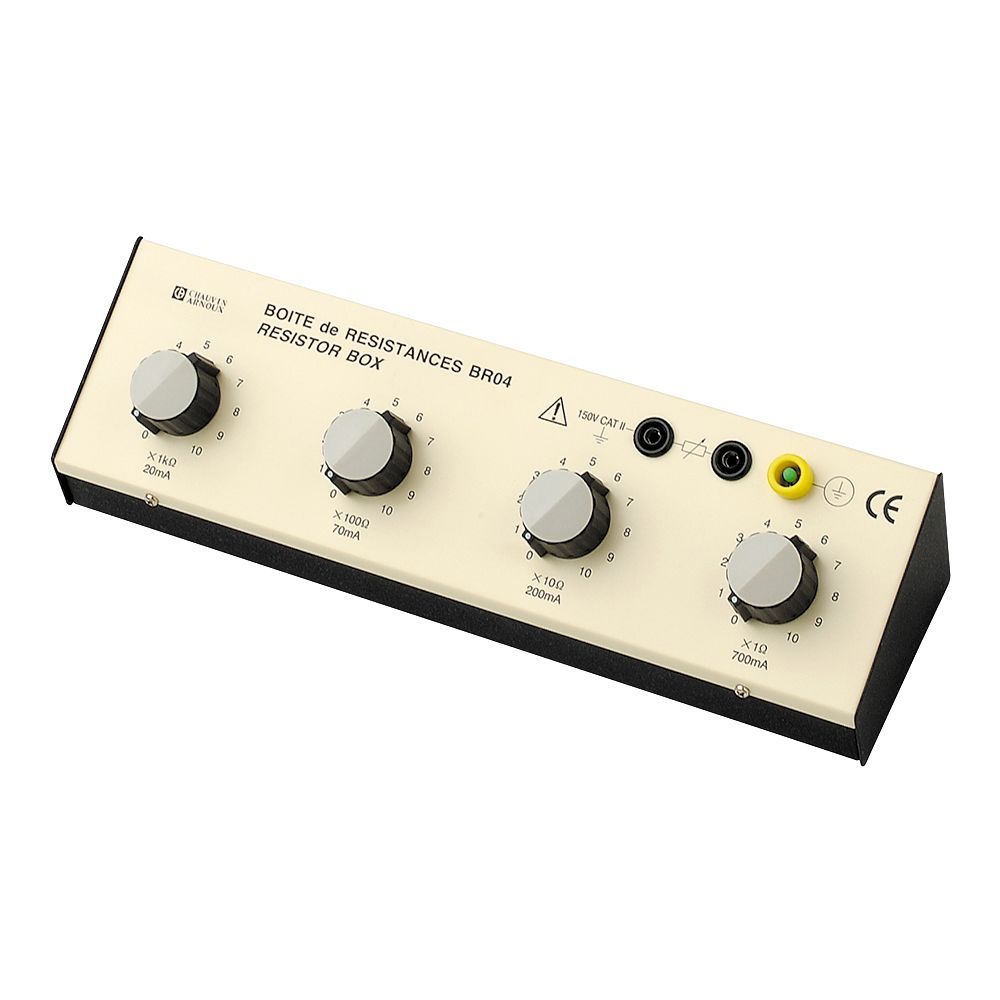

| P01197401 | BR04 | 1Ω..10 kΩ, 4 Kademe Direnç Kutusu |
| P01197402 | BR5 | 1Ω..100 kΩ, 5 Kademe Direnç Kutusu |
| P01197404 | BR07 | 7 Kademe Direnç Kutusu |
