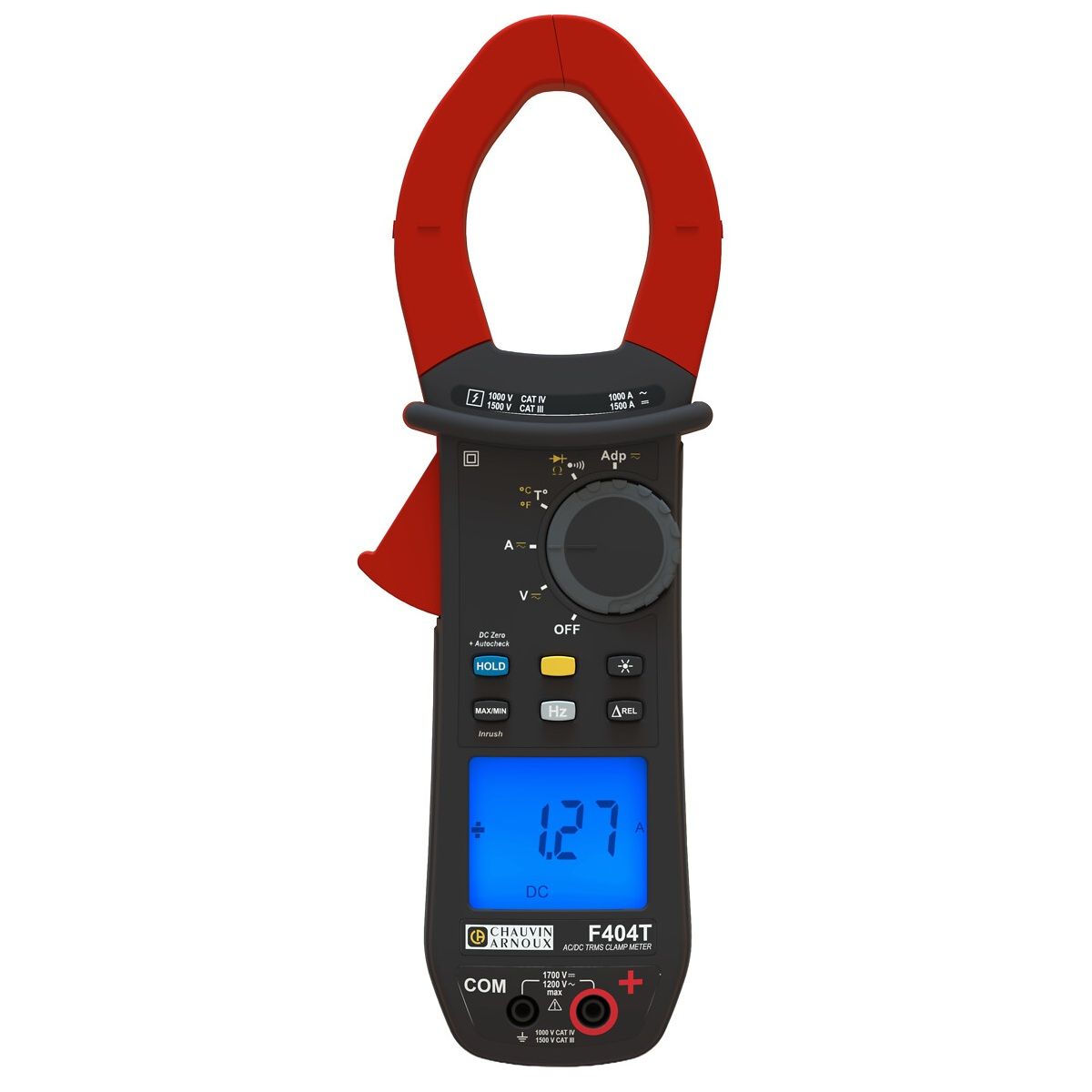

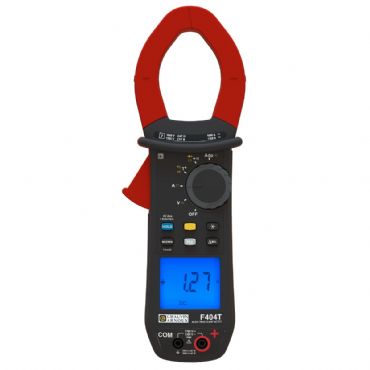

F404T, Güneş Santrallerinin kurulum ve bakımlarını yapan teknik personelin sahada güvenli bir şekilde çalışmalarını garanti altına almak için özel olarak üretilmiş bir pens ampermetredir.

F404 modelinden türetilen F404T pens ampermetre, fotovoltaik tesisatlarda çalışırken güvenlik endişelerini gidermek için geliştirilmiş bir ölçüm ve test cihazıdır.

Alternatif akımla (AC) çalışan tesisatlara kıyasla, fotovoltaik tesisatlar doğru akımın (DC) varlığıyla ilgili ek riskler taşır:

- Fotovoltaik panellerin çıkışında sürekli voltaj bulunması

- Canlı (veya yüklü) bir devreyi açarken elektrik arkları ve elektrik çarpmaları, yangınlara, ekipmana veya tesisata zarar verebilir.

Fotovoltaik tesislerde, akımın yokluğunun önceden doğrulanması çok önemlidir:

• Bir modülü veya konektörü değiştirmek için
• Bir sigortayı değiştirmek için
• Arızalı bir kabloyu onarmak için
• Dizileri bakım yaparken
• Bir invertör üzerinde çalışırken
• Bir güneş paneli dizisini devreye alırken

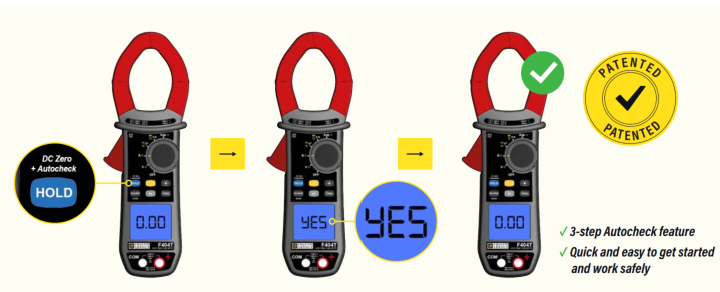

Cihazın doğru çalışmasını izlemek için entegre, patentli sistem ile, akım pensinin çenesinin sağlık durumu pens içine gönderilen özel bir sinyal ile sürekli olarak takip edilir. Böylece ekranda YES ibaresi görüldüğünde ürünün sağlıklı çalıştığı ve ölçümlerin güvenilir olduğu garanti altına alınmış olur.

Böylece yük altında bulunan bir konneltörün sökülmeden önce kontrolü sağlanarak ark ile personelin ve techizatın zarar görmesi engellenmiş olur.

Bu, voltaj ölçümü için DDT/VAT cihazlarında bulunan kendi kendine test fonksiyonuna benzer bir fonksiyondur.

1500V'a kadar CAT III (PV uygulama kategorisi) ve 1000V CAT IV kurulumları için IEC 61010-2-032 ile uyumlu olarak tasarlanmıştır,

Hem iç hem de dış mekanlarda kullanım için IP54 toz ve sıvı koruması ile güçlendirilmiştir.

Sinyal tipinin (AC veya DC) otomatik olarak tanıma

Bağlantı hatası (AC veya DC seçimi) nedeniyle voltaj veya akım olmadığı (ekran = 0000) sonucuna varılması riski yoktur.

Not: Birçok rakip ürün varsayılan olarak AC moduna ayarlanmıştır.

PV teknisyenlerinin büyük çoğunluğu için eksiksiz bir teslimat paketi (taşıma çantası, aksesuarlar vb.).

Kurulumun herhangi bir noktasında "TrueInRush" modeu sayesinde kalkış akımının ölçümü

-          12 Bit TRMS Ölçüm Metodu

-          Otomatik kademe değiştirme

-          Otomatik AC/DC algılama

-          AC Gerilim Ölçümü = 0,15 - 1000Vac (veya AC+DC), 1700Vac pik

-          DC Gerilim Ölçümü = 0,15 - 1700Vdc

-          AC akım Ölçümü= 0,25A-1000Aac (1500A pik)

-          DC Akım Ölçümü = 0,25-1500Adc

-          Akım Üzerinden Frekans ölçümü = 5 - 2000Hz

-          Gerilim Üzerinden Frekans Ölçümü =5 - 20 kHz

-          Clamp İç Çapı: 48 mm

-          CATIII 1500V / CATIV 1000V

-          Direnç ölçümü = 0,1 ohm - 100kohm

-          Buzzer, süreklilik testi

-          Sıcaklık ölçümü = K tipi thermokupul ile (Ürünler birlikte gelir), -60..1000 C arası

-          Fonksiyonlar

Adaptör Fonksiyonu

AutoCheck Idc Fonksiyonu

True Inrush modu ile kalkış akımı veya yük değişimi yakalama

Min / Max değer yakalama

REL modu ile ayarlanan set değerinden sapma yakalama

Otomatik güç kapama (kullanılmaz ise otomatik kapanır)

-          Geniş ekran

-          Elektriksel güvenlik = IEC/EN 61010-2-032, 1000 V CAT IV / 1500V CAT III

-          Koruma Sınıfı = IEC 60529, IP54 koruma sınıfı

-          Boyutlar = 92 × 272 × 41 mm

-          Ağırlık = 600gr

-          Besleme = 4x1,5V AA pil

GES GÜVENLİ ÇALIŞMA MODU

Ancak, yanlış yapılandırılmış veya arızalı standart bir akım pensi, akımın yokluğunu yanlış bir şekilde gösterebilir ve ark sonucu bir risk kaynağı oluşturabilir.
Sadece F404T pensi güvenilirliğini kanıtlamıştır; doğru akım üreten ve doğru çalışmanın doğrulanmasına olanak tanıyan patentli bir Otomatik Kontrol fonksiyonu ile AC/DC sistemlerde günelik en üst seviyeye çıkartılmıştır.

Ürünle Teslim Edilenler

-          1 Set PVC kablolu Q4 mm banana erkek soketli, 1,5 mt (90 derece açılı) kablo, 1500V, 15A

-          1 Set PVC kablolu Q4 mm banana erkek soketli, 1,5 mt (düz) kablo, 1500V, 15A

-          1 set (2 adet) dişi ölçüm probu, 1500V,15A

-          1 set erkek banana prob, Ø4 mm/MC4 M/F tipi

-          1 adet K tipi termokupul

-          4x1,5V AA pil

-          Hızlı başlangıç kılavuzu

-          1 adet MultiFix taşıma çantası
