Genel Bakış

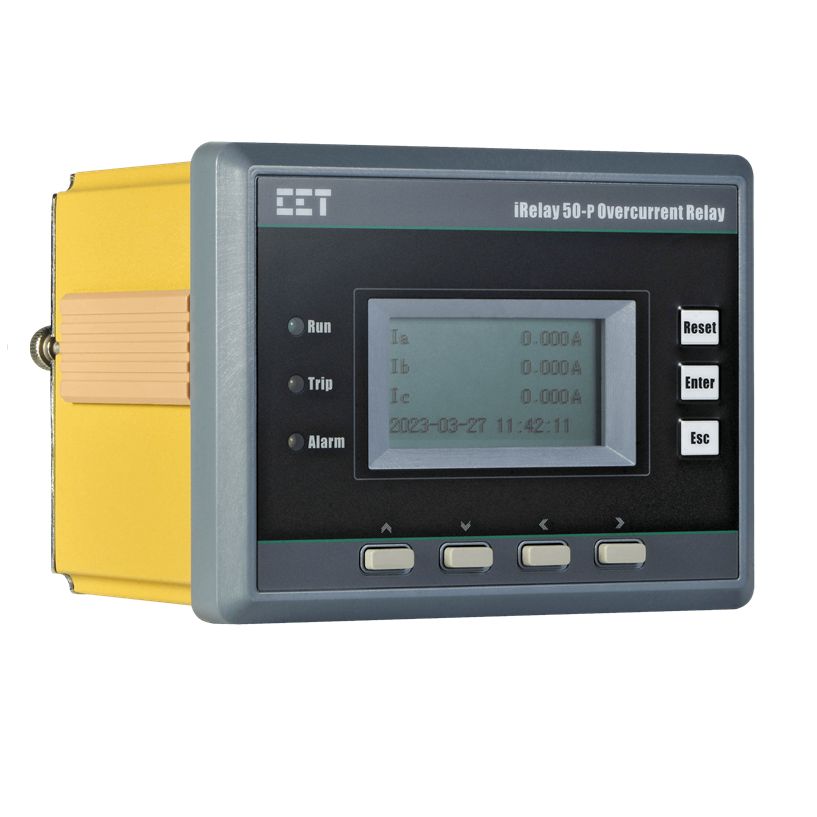

iRelay 50-P, CET tarafından alçak gerilim (LV), orta gerilim (MV) ve yüksek gerilim (HV) güç sistemleri için geliştirilmiş, kompakt yapıya sahip bir aşırı akım koruma rölesidir.
Cihaz; 32-bit düşük güç tüketimli gömülü işlemci, 16-bit A/D dönüştürücü ve sınırsız yazma-okuma çevrim ömrüne sahip yüksek hızlı, büyük kapasiteli kalıcı hafıza ile donatılmıştır.

Röle;

• 2 adet dijital giriş,
• 2 adet dijital çıkış
• Modbus RTU protokolünü destekleyen 1 adet RS-485 portu

ile birlikte gelir.

iRelay 50-P, hem harici akım trafolarından (CT) kendi kendine besleme modunda hem de yardımcı besleme modunda çalışabilir. Bu özellik, harici yardımcı beslemenin bulunmadığı ancak mikroişlemci tabanlı korumanın gerekli olduğu uygulamalar için cihazı ideal bir çözüm haline getirir.

Tipik Uygulamalar

• Ring Main Unit (RMU) sistemleri
• Gaz Yalıtımlı Şalt Tesisleri (GIS)
• Fotovoltaik pad-mounted transformatörler
• Dağıtım merkezi yenileme (retrofit) projeleri

Temel Özellikler

• Kullanıcı dostu grafik arayüzlü geniş LCD ekran
• 32-bit çift çekirdekli CPU, 16-bit A/D dönüştürücü, kalıcı hafıza
• Düşük güç tüketimi ile akım trafolarından (CT) kendi kendini besleyerek çalışma özelliği ile rakipsizdir.
• 48VDC yardımcı besleme modu desteği ile de kullanılabilir.

Girişler ve Çıkışlar

Akım Girişleri

• 4× Koruma akımı girişi: IA, IB, IC, IN
• 3× Kendi kendini besleme modunda çalışma için özel akım girişi: I1, I2, I3

Dijital Girişler

• 2× 48VDC dijital giriş: IN1, IN2

Dijital Çıkışlar

• OUT1: Kuru kontak çıkış
• OUT2: 48VDC aktif darbe çıkışı (NO yardımcı kontak)

Ölçüm ve Kayıtlar

• Primer ölçümler: Ia, Ib, Ic
• Sekonder ölçümler: IA / IB / IC, IN, I1, I2, I0
• Ters zamanlı koruma (%): IA / IB / IC / IP, IN, I2 / I0

SOE (Olay Sırası) Kaydı

• ±1 ms zaman çözünürlüğüne sahip 256 FIFO olay kaydı
• G/Ç değişimleri, koruma kayıtları, açma-kapama, ayar değişiklikleri
• Zaman senkronizasyonu, cihaz işlemleri ve öz tanılama bilgileri

Koruma Fonksiyonları

• Yüksek güvenilirlik ve hızlı tepki sürelerine sahip kapsamlı koruma fonksiyonları
• Soğuk başlatma açma süresi < 100 ms
• Manyetik akım (inrush) blokajı (68H2)
• Aşırı akım blokaj koruması (50/68)

Aşırı Akım Korumaları

• Anlık aşırı akım koruması (50P-1)
• Belirli zaman gecikmeli anlık aşırı akım koruması (50P-2)
• Aşırı akım kademe I, II, III (50P-3 / -4 / -5)
• Aşırı yük koruması koruması (50P-6)
• Ters zamanlı aşırı akım koruması (51P)

Toprak Kaçak Koruma Fonksiyonları

• Harici troid ile toprak kaçak aşırı akım koruması (50N - standart akım trafosu ile kaçak akım koruması)
• Harici troid ile toprak kaçak koruması, ters zamanlı  (51N - akım trafosu ile ters zamanlı kaçak akım koruması)
• Üç faz akımından türetilmiş (hesaplanan) kaçak akım koruması (50N - dahili hesaplama)
• Üç faz akımından türetilmiş (hesaplanmış) ters zamanlı kaçak akım koruması (51N)
• Negatif Sequence, aşırı akım koruması (46)
• Negatif Sequence, ters zamanlı aşırı akım koruması(51Neg)

Dijital Giriş Koruması

• IN1, IN2 (DI rölesi)

İletişim

• RS-485 (P1)
• Çift optik izolasyonlu RS-485 port
• 2.4 - 38.4 kbps arası baud rate ayarlanabilir.
• Modbus RTU protokolü

Zaman Senkronizasyonu

• Batarya destekli gerçek zaman saati (RTC)
• RTC ve Modbus üzerinden zaman senkronizasyonu

Sistem Entegrasyonu

• Röle ayar yazılımı PMC-Easy Config yazılımı ücretsizdir.
• CET PecStar® iEMS tarafından desteklenir
• Modbus RTU ile üçüncü parti sistemlere (scada vb.) kolayca entegre edilebilir.

Çevresel Koşullar

• Çalışma sıcaklığı: -25°C ... +70°C
• Depolama sıcaklığı: -40°C ... +85°C
• Nem: %5 - %95 (yoğuşmasız)
• Rakım: < 3000 m

Standartlar ve Uygunluk

• CE LVD 2014/35/EU
• CE EMC 2014/30/EU
• IEC 61557-12
• IEC 60255 (titreşim, darbe ve sismik testler)
