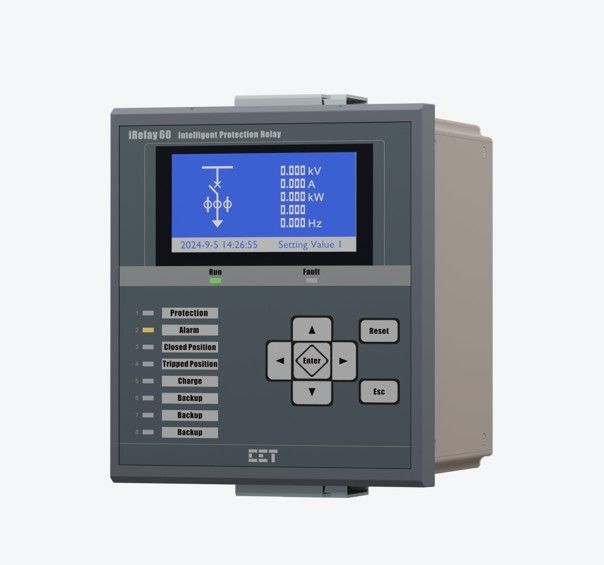

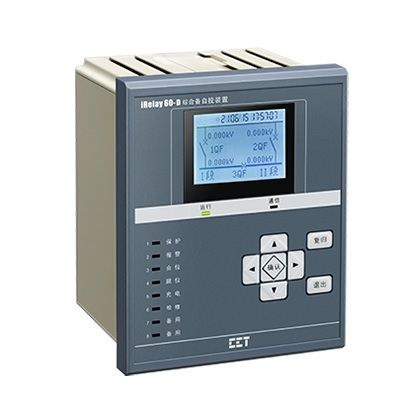

iRelay 60, CET tarafından titizlikle tasarlanmış çok işlevli bir koruma rölesidir ve AG, OG, YG enerji sistemleri için geliştirilmiştir.

Yüksek performanslı donanım tasarımı; 32-bit çift çekirdekli CPU, 64-bit DSP ve 14-bit A/D dönüştürücüyü içerir.

Ayrıca yazılım tasarımında profesyonel koruma algoritmaları ve son derece güvenilir, gerçek zamanlı çok görevli bir işletim sistemi yer almaktadır.

iRelay 60; 10 adet dijital giriş, 7 adet dijital çıkış, 1 adet alarm çıkışı, 2 adet RS-485 portu ve isteğe bağlı olarak 4 adede kadar 10BASE-T/100BASE-TX Ethernet portu ile birlikte gelir.

IEC 61850, Modbus RTU/TCP, IEC 60870-5-103 ve opsiyonel olarak GOOSE gibi çoklu protokolleri destekler. Bunun yanı sıra, kullanıcı tarafından programlanabilir mantık ve dalga formu kayıtları ile olay kayıtları (SOE Logs) gibi kayıt özellikleri ile birlikte çeşitli zaman senkronizasyon yöntemleri sunar.

Bu özellikler, iRelay 60'ı AG, OG, YG sistemlerinde her türlü uygulama senaryosu için en akıllı ve en güçlü koruma rölelerinden biri haline getirir.

Tipik Kullanım Alanları

• Dağıtım transformatörü koruması
• Asenkron motor koruması
• Kondansatör koruması
• Bara ve besleyici koruması
• Elektrik ekipmanları için yedek koruma

Temel Özellikler

• Kullanıcı dostu grafik arayüzlü büyük LCD ekran
• 32-bit çift çekirdekli CPU, 64-bit DSP, 14-bit A/D dönüştürücü, kalıcı bellek
• Kullanıcı tarafından programlanabilir koruma mantığı
• Seçilebilir şematik diyagramlar ve 8 adet ayar grubu
• Dalgaformu kaydı, olay kayıtları (SOE), motor başlatma kayıtları
• IEC 61850, Modbus RTU/TCP, IEC 60870-5-103 ve opsiyonel GOOSE protokolleri

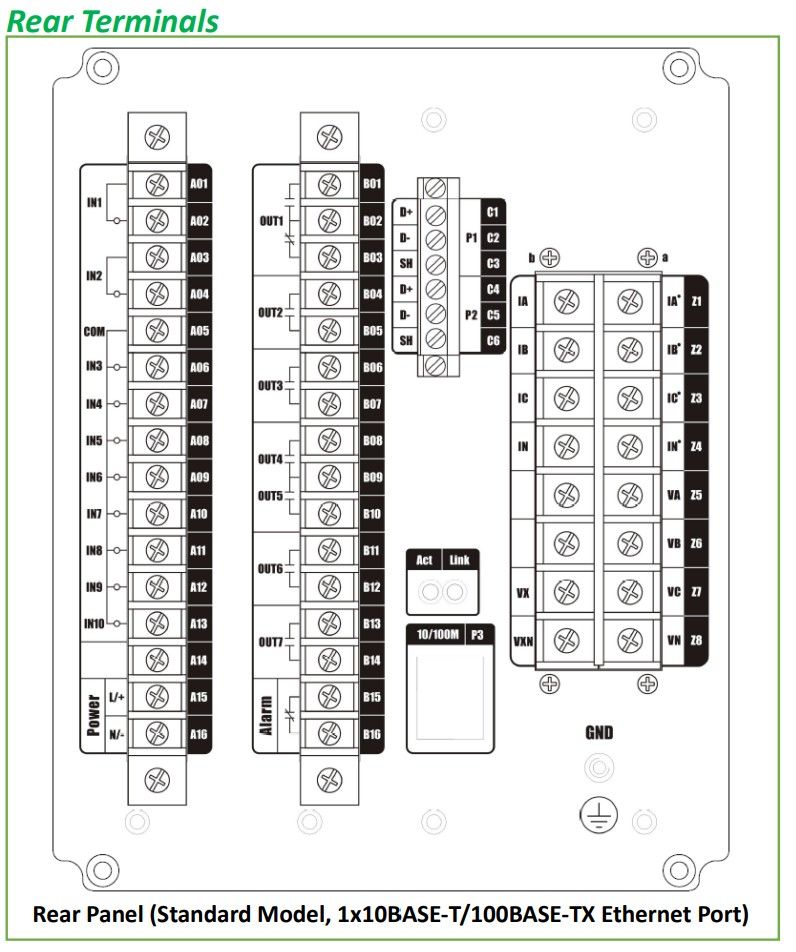

Girişler ve Çıkışlar

• 4x Gerilim Girişi: VA, VB, VC ve VX
• 4x Akım Girişi: IA, IB, IC ve IN
• 10x Dijital Giriş (110/220V AC/DC): IN1 ~ IN10
• 7x Dijital Çıkış ve 1x Tanı (Diagnostik) Alarm Çıkışı

Temel Programlanabilir Mantık Elemanları

• Dijital Giriş Durum Elemanı (IN1~IN10)
• Dijital Çıkış Kontrol/Durum Elemanı (DO1-7)
• Anlık/Zaman Gecikmeli (DT) Ara Değişken Elemanı (VAR1...VAR16, VAR1-T...VAR16-T)
• Kullanıcı Tanımlı Olay Tetikleme Elemanı (EVT1~EVT16)
• LED Göstergesi Elemanı (LED1~LED8)
• Kilit (Latch) Elemanı (LATCH1..LATCH8, SET-1...SET-8, RST-1...RST-8)
• Ayar Grubu Elemanı (GRP1~GRP8)
• Uzaktan Kontrol Elemanı (RC1~RC8)
• Yerel Kontrol Elemanı (LC1~LC8)
• Kesici (CB) Durum Elemanı (52A)
• Kesici Aşınma İzleme Elemanı (BCWA, BCWB, BCWC)
• Sıfırlama Elemanı (RESET, RESET_SET)
• Arıza Dalgaformu Kaydı Tetikleme Elemanı (FWR)
• Dalgaformu Yakalama Tetikleme Elemanı (WWR)
• Durum Sanal Giriş Elemanı (VIN1...VIN64, VIN1NA...VIN64NA)
• Analog Sanal Giriş Elemanı (VAI1...VAI32, VAI1-NA...VAI32-NA)
• GOOSE İletişim Durumu Alarm Elemanı (GOALMx)
• Genel Koruma Durumu Elemanı (TRIP)
• Genel Alarm Durumu Elemanı (ALARM)

Ölçüm Fonksiyonları

Primer Ölçümler

• Ua / Ub / Uc / Ux,
• Uab / Ubc / Uca,
• Ia / Ib / Ic,
• Frekans (Freq.), Fx
• Aktif Güç (P), Reaktif Güç (Q), Görünür Güç (S), Güç Faktörü (PF)
• Pa / Pb / Pc, Qa / Qb / Qc, Sa / Sb / Sc
• Px, Qx ve Sx
• Gerilim ve Akım Açısı

Sekonder Ölçümler

• UA / UB / UC / UX,
• U1, U2, U0
• UAB / UBC / UCA,
• Frekans (Freq.), Fx
• IA / IB / IC, IN,
• I1, I2, I0
• Aktif Güç (P), Reaktif Güç (Q)
• PA / PB / PC, QA / QB / QC, PX ve QX
• Gerilim ve Akım Açısı
• Ters Zamanlı Koruma Birikimi (%)
  • IA / IB / IC / IP, IN, I2 / I0, Motor Termal Seviyesi ve tE
• df/dt-5ms ve du/dt-5ms

Enerji Ölçümü

• Aktif Enerji (kWh) Tüketim / Üretim
• Reaktif Enerji (kvarh) Endüstif / Kapasitif

Koruma Fonksiyonları

Genel Özellikler

• Güvenilir performansa ve hızlı tepki süresine sahip kapsamlı koruma fonksiyonları

Akım Koruma Fonksiyonları

• Magnetik Kalkış Akım Blokaj Koruması (50/68)
• Arızaya Anahtarlama Koruması (SOTF)
• Faz Akımı Hızlandırmalı SOTF Koruması (SOTF AR)
• Dijital Giriş SOTF Koruması (SOTF DI)
• Yönlü Faz Aşırı Akım Koruması (67P‐1)
• Kesin Zamanlı Faz Aşırı Akım Koruması (67P‐2)
• Kesin Zamanlı Faz Aşırı Akım Koruması Kademe I, II, III (67P‐3, 67P‐4, 67P‐5)
• Aşırı Yük Koruması (50P‐6)
• Zaman Aşamalı Faz Aşırı Akım Koruması (51P)
• Nötr (IN) SOTF Koruması (SOTF IN)
• IN Hızlandırmalı SOTF Koruması (SOTF IN AR)
• IN Aşırı Akım Koruması Kademe I, II, III, IV (67IN‐1 ~ 67IN‐4)
• IN Zaman Aşamalı Aşırı Akım Koruması (51IN)
• Sıfır Dizisi (I0) SOTF Koruması (SOTF I0)
• I0 Hızlandırmalı SOTF Koruması (SOTF I0 AR)
• I0 Aşırı Akım Koruması Kademe I, II, III (67I0‐1 ~ 67I0‐3)
• I0 Zaman Aşamalı Aşırı Akım Koruması (51I0)
• Negatif Sıra Aşırı Akım Koruması Kademe I ve II (46‐1, 46‐2)
• Faz Kesintisi Koruması (46PD),

• Aşırı Gerilim Koruması Kademe I ve II (59PP‐1, 59PP‐2)
• Düşük Gerilim Koruması Kademe I ve II (27PP‐1, 27PP‐2)
• Düşük Gerilim Bölme Koruması (27Sp)
• VX Aşırı Gerilim Koruması Kademe I ve II (59VX‐1, 59VX‐2)
• VX Düşük Gerilim Koruması Kademe I ve II (27VX‐1, 27VX‐2)

Frekans ve Güç Koruma Fonksiyonları

• Aşırı Frekans Koruması Kademe I ve II (81O‐1, 81O‐2)
• Düşük Frekans Koruması Kademe I ve II (81U‐1, 81U‐2)
• Yönlü Güç Koruması Kademe I ve II (32P‐1, 32P‐2)

RMS Koruma Fonksiyonları

• RMS Aşırı Gerilim Koruması Kademe I ve II (59RMS‐1, 59RMS‐2)
• RMS Aşırı Akım Koruması Kademe I ve II (50RMS‐1, 50RMS‐2)

Motor Koruma Fonksiyonları

• Motor Durumu İzleme (MSTOP, MSTART, MRUN)
• Motor Başlatma Koruması (48)
• Termal Aşırı Yük Koruması (49)
• Termal Enerji (tE) Koruması
• Kilitleme (Kilitlemiş Rotor) Koruması (50LR)
• Yük Kaybı Koruması (37I)
• Motorun Yeniden Başlatılması Fonksiyonu (27/62)
• Başlatma Sayısı Koruması (66T)

Dijital Giriş Koruma ve Diğer Fonksiyonlar

• Dijital Giriş Koruması (IN3-T~IN10-T)
• Senkronizasyon Kontrolü (25)
• Otomatik Yeniden Kapama (Reclosing) (79)
• Yalıtım İzleme (NV)
• Yeniden Başlatma Engelleme (66INTVAL)
• Potansiyel Kaybı (LOP)
• Akım Trafosu İzleme (CTS)
• Açtırma Devresi Gözetimi (74TC)

Veri ve Olay Kayıtları

Gerçek Zamanlı Dalgaformu Yakalama (WFC)

• Gerçek zamanlı dalgaformu yakalama: 128 örnek/sinüs x 10 sinüs
• Uzaktan kontrol veya RMS koruma eylemleriyle tetiklenebilir

SOE Kaydı (Sıralı Olaylar Kaydı)

• 512 adet FIFO olay kaydı, ±1 ms zaman damgalı
• I/O değişiklikleri, koruma kayıtları, enerji açma/kapatma, ayar değişiklikleri, zaman senkronizasyonu, cihaz işlemleri ve kendi kendine teşhis
• Zaman damgası ve karakteristik veriler birlikte kaydedilir

Dalgaformu Kaydedici (WFR)

• Kayıt tetikleyicileri: Koruma başlatma, çalışma, geri dönüş veya uzaktan kontrol
• Kayıt süresi: 100 sinüs döngüsüne kadar, 5 döngü ön-arıza (öncesi)
  • 10 döngü x 32 örnek/sinüs + 90 döngü x 16 örnek/sinüs
• En son 8 kayıt panelden ya da iletişim yoluyla alınabilir
• COMTRADE dosya formatında kayıt ve iletişim ile indirilebilir

Motor Kayıtları

Motor başlatıldıktan sonra son 5 adet U ve I eğilim kayıtlarını tutar:

• Başlatma sırasında maksimum akım
• Başlatma sırasında minimum gerilim
• Termal birikim seviyesi
• Başlatma süresi
• U, I ve Termal birikimin başlatma sırasındaki eğrileri

Kayıt süresi kullanıcı tarafından programlanabilir.

İletişim Özellikleri

RS-485 (P1, P2)

• Optik izolasyonlu çift RS-485 portu
• Baud hızı: 2.4 kbps - 38.4 kbps
• Modbus RTU protokolünü destekler
• P1 portu, GPS veya IRIG-B zaman senkronizasyonu için yapılandırılabilir

Ethernet Portları

• 1, 2 veya opsiyonel olarak 4 adet 10BASE-T/100BASE-TX Ethernet portu (RJ45 konnektörlü)
• IEC 61850, Modbus TCP, IEC 60870-5-103 ve opsiyonel olarak GOOSE desteklenir
• Aynı anda:
  • 12 adet Modbus TCP istemci bağlantısı
  • 12 adet IEC 61850 istemci bağlantısı destekler

Zaman Senkronizasyonu

• Batarya destekli gerçek zamanlı saat
• Zaman senkronizasyonu şu yollarla sağlanabilir:
  • RTC (Dahili Saat)
  • Modbus
  • SNTP
  • IEC103
  • Opsiyonel GPS veya IRIG-B girişi

Sistem Entegrasyonu

• Röle ayar yazılımı ücretsizdir. (PMC Easy Config)
• iRelay 60, CET firmasının PecStar® iEMS sistemi tarafından desteklenmektedir
• Cihaz, birden fazla haberleşme portu (Ethernet, RS485) ve endüstri standardı protokoller ile harici otomasyon sistemlerine (Scada vb.) kolayca entegre edilebilir
