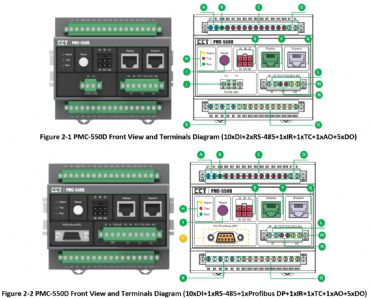

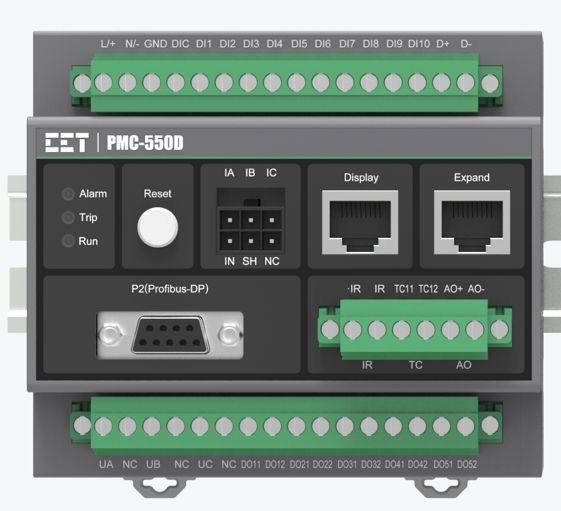

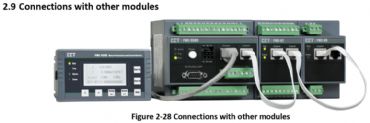

PMC-550D dijital motor koruma rölesi ile, birçok koruma parametresine karşı, motor koruması yaparken, aynı zamanda haberleşme portu vasıtası ile uzaktan izleme ve kontrol yapmak mümkündür. PMC-550D, LCD'li bir HMI arabirimi, 10xDI, 5xDO, 2xRS-485 bağlantı noktasına sahip kapsamlı G/Ç, 1xAnalog Çıkış, 1xKaçak Akım Girişi ve opsiyonel bir PROFIBUS-DP iletişim portu ile temin edilebilir. Modüler tasarıma sahip PMC-550D ye PMC-KT genişleme modülü eklenerek, ek 6xNTC, 2xDI ve bir DO eklenebilir. PMC-550D nin, diğer bir genişletme modülü olan PMC-KR ile çalışma güvenliğini sağlamak için toprağa karşı yalıtım izlemeyi fonksiyonu eklenebilir.

PMC-550D, gelişmiş güç kaynağı seçeneği sayesinde, güç kesintisi durumunda 30 saniye boyunca çalışmayı sürdürebilir. Bu işlev, rölenin farklı sektörlerin ihtiyaçlarını karşılamasını sağlar.

Motor Start

PMC-550D, DOL (Direkt start), İleri-Geri ve Çift Hızlı start kontrolü gibi genel motor kontrollerindeki korumaları sağlar. Ayrıca, start sırasında oluşan darbe akımları sebebi ile gerilim düşümüne bağlı mekanik sistemlerde oluşan transient tork efektlerine karşı koruma sağlar.

Uygulamalar

-        DOL start

-        Düşük gerilim ile start (üçgen-yıldız start, oto-trafo ğzerşnden start, direnç ile start)

-        İleri geri çift yönlü çalışma

-        İki kademeli çalışma

Motor Kontrol

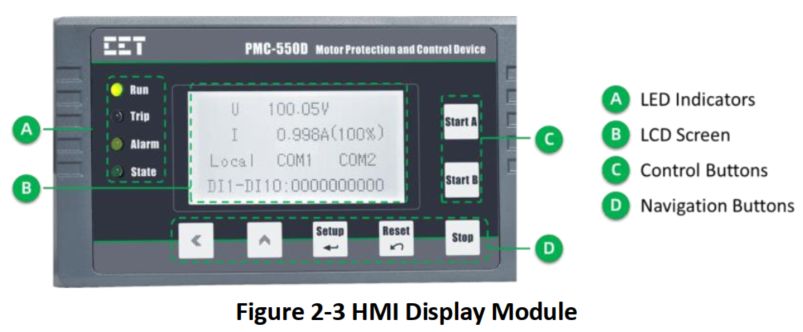

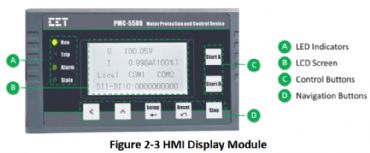

PMC-550D, micro-processor bazlı koruma rölesinin tüm ayarları ürünün ekranı üzerinden kolayca yapılabilir.

-        Voltaj düşümü sonrası start: Bu ayar ile düşük gerilime bağlı motorun devreden çıkması akabinde tekrar start verilebilir. Gerilim düşüşünün özelliğine bağlı olarak hızlı yeniden başlatma, gecikmeli yeniden başlatma veya durdurma ayarlanabilir.

-        Otomatik Start: Bu işlev, uzun bir Düşük Gerilim süresi nedeniyle makine durduktan sonra yapılacak işlemleri belirler. Bu, bir "yeniden başlatma" veya "durmadan önceki duruma geri dönüş" olabilir.

-        Lokal / Remote (Uzak) Kontrol: PMC-550D, motor kontrolünün panel üzerinden veya uzaktan kumanda ile yapılmasını sağlar.

Korumalar

Elektriksel Korumalar - Kısa Devre, Topraklama Hatası, Kaçak Akım, Faz Kaybı (LOP), Negatif Sequence, MTA Arızası, İzolasyon Direnci, Sargı / yatak sıcaklığı (PTC veya NTC), Aşırı Gerilim, Düşük Gerilim, Dengesizlik, Faz Sırası Hatası.

Mekanik Korumalar - Sıkışma, Uzun Başlatma, Termal Aşırı Yük, aşırı yük, düşük güç, interlock (Kilitleme), Start (tE) Süresi, Kontaktör Arızası, Aşırı Sıcaklık, Başlatma Sırasında Kilitlenme (Blok)

Ölçüm ve İzleme

Temel Bileşen Ölçümleri

-        Fazlar arası gerilim ve ortalama gerilim

-        Faz akımları ve ortalama akım

-        Faz açıları

-        IA/Ie oranı (%), IB/Ie oranı (%), IC/Ie oranı (%) ve Iort/Ie oranı (%)

-        I1 (positive sequence), I2 (negative sequence) ve Akım Dengesizliği (%)

-        Hesaplanan nötr akımı veya opsiyonel nötr akımı ölçümü

-        Güçler: Toplam kW, kVar, kVA

-        Soğutma süresi (sn) ve Isınma Kapasitesi (%)

-        Termik Direnç (ohm)

-        IR: Kaçak akım

-        Sistem frekansı

RMS Ölçümler

-        Fazlar arası gerilim ve ortalama gerilim

-        Faz açıları

-        IA/Ie oranı (%), IB/Ie oranı (%), IC/Ie oranı (%) ve Iort/Ie oranı (%)

-        Güçler: Toplam kW, kVar, kVA

-        Enerjiler : toplam kWh üretilen / tüketilen ve kVarh (Endüktif / Kapasitif)

-        Opsiyonel PMC-KT modülü ile TC1...TC6 arası sıcaklık ölçümleri

Harmonik Ölçümleri

-        Akım ve gerilime ait THD, TOHD, TEHD

-        Akım ve gerilime ait 31. Dereceye kadar tek tek harmonikler

-        Son motor çalışma istatistikleri: Trip akımı, Trip sayısı, Start akımı, Start adedi, Start sayacı, çalışma süresi ve durma (stop) süresi

Motor İzleme ve İstatistikleri

-        DI/DO durum değişimleri, diyagnostik ve bakım olaylarına ait 64 adet zaman etiketli olay kaydı

-        Son 64 koruma olayının karakteristik içerikleri ile zaman etiketli olarak kaydı

-        Start rapor kaydı: son 64 starta ait; start kontrol kaynağı, maksimum start akımı, minimum start voltajı start sayısı, start tarihi ve start sonucunun zaman etiketli olarak kaydı

-        Stop rapor kaydı: son 64 stop a ait; stop kontrol kaynağı, IA, IB, IC nin zaman etiketli olarak kaydı

-        Dalga formu kaydı: motor startı veya korumanın aktif olması ile tetiklenen UAB, UBC, UCA, IA, IB, IC ve IN parametrelerine ait dalga formaları kayıt edilir. Max kayıt dosyası adedi 16 adettir.

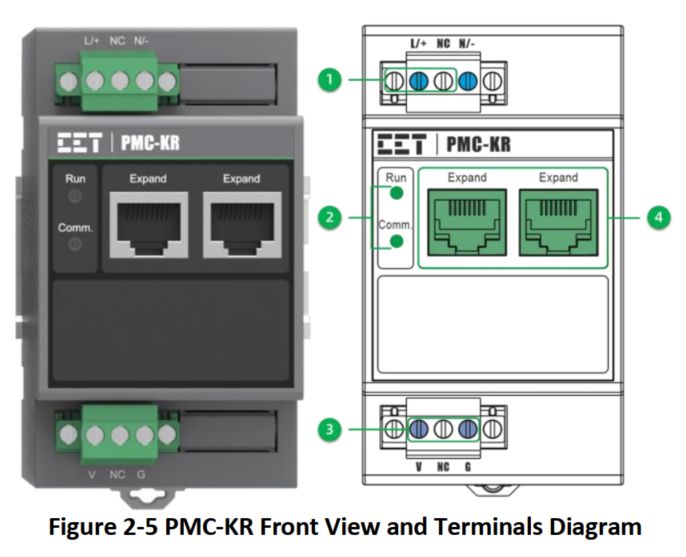

İzolasyon Direnci İzleme (PMC-KT)

-        Enerjili motor iletkenlerinin toprağa karşı izolasyon direncinin izlenmesi

-        Son 500 izolasyon test sonucunun kaydı

Veri Kaydı

-        10.000 parametre kaydı için hafıza alanı

-        3 faza ait ULL, Akımlar, toplam kW değerlerinin aynı anda kaydı

-        Kayıt aralığı 1..600 sn arasında ayarlanabilir

-        FIFO veya Dolduğunda dur şeklinde ayarlanabilir kayıt özelliği

Devreye Alma Testi

-        Örnek verileri iş istasyonuna senkronize ederek İletişim Testi

-        Çalışan motorda kesinti olmadan rölenin DI, DO ve Koruma Lojiği için kesintisiz Test imkanı

Programlanabilir Lojikler

-        Fonksiyon blok diyagram (FBD) programlama dili uyumluluğu (IEC61131-3)

-        PMC-Designer programını kullanarak sürekle-bırak esnekliği ile programlama

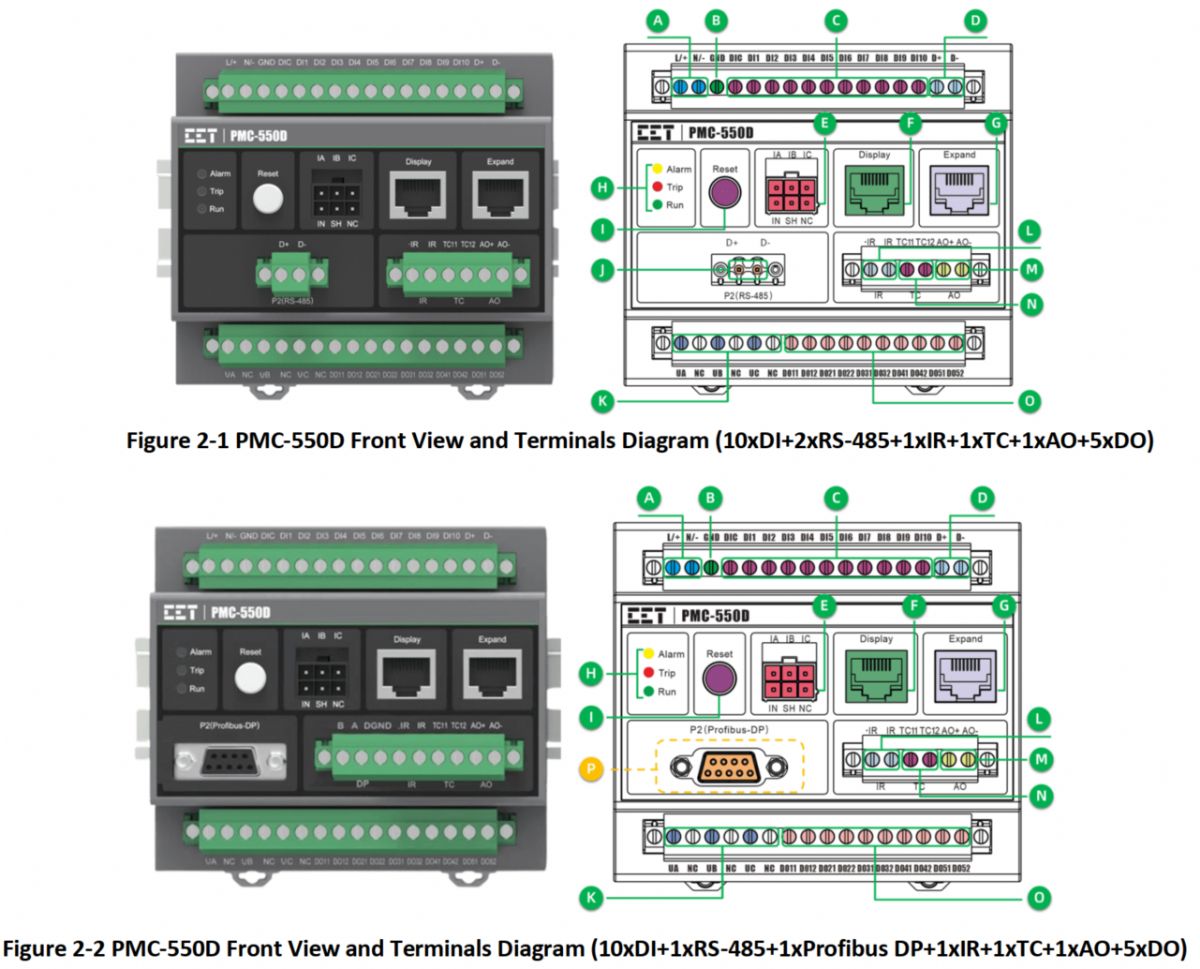

Teknik Özelikler

Gerilim Girişi

-        Giriş Votajı: 400 VLN/690 VLL

-        Çalışma voltaj aralığı: 10V...828V

-        Aşırı Yük Kapasitesi: 1,2xVn Sürekli, 2xVn 10sn

-        Frekans: 50/60 Hz

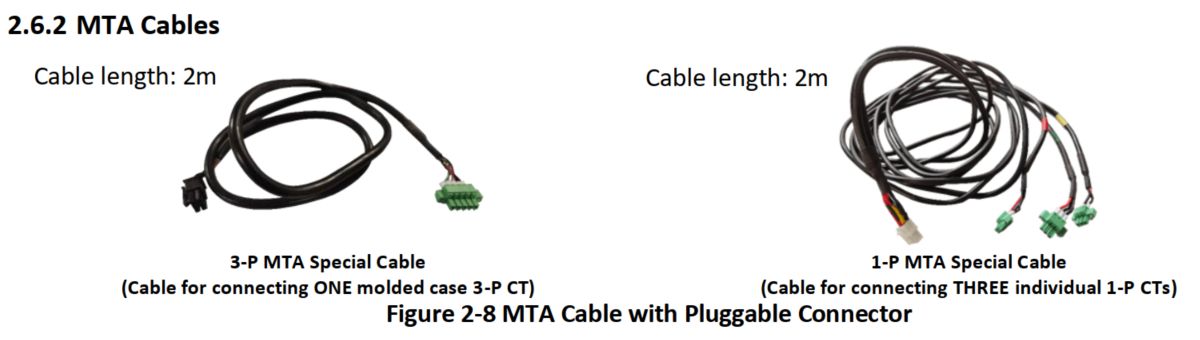

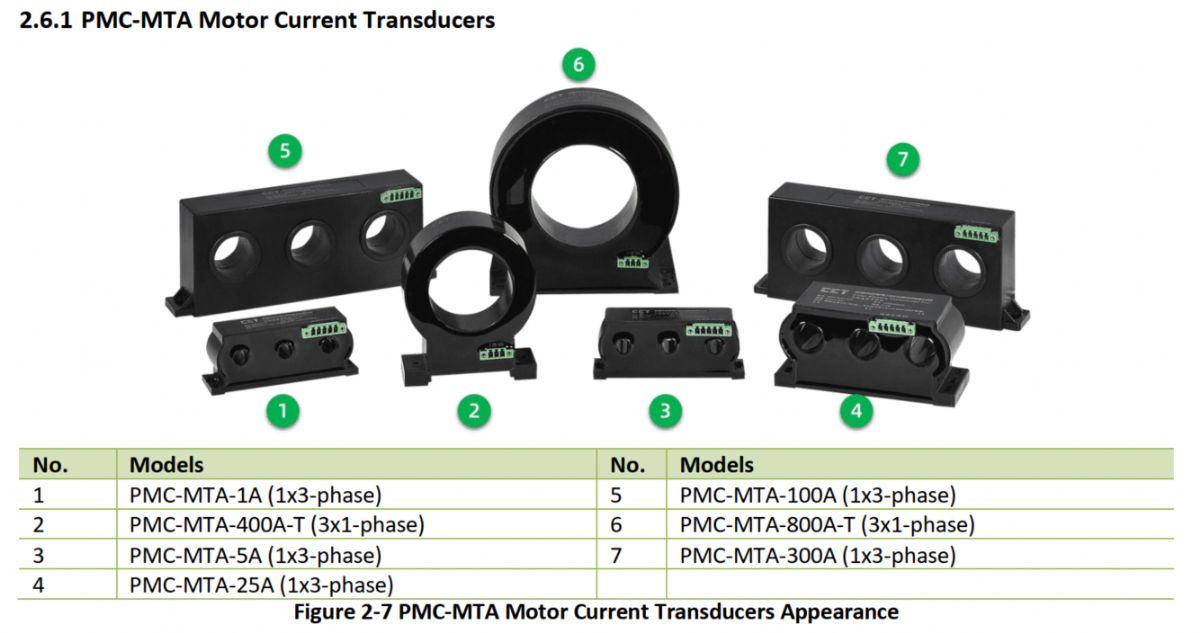

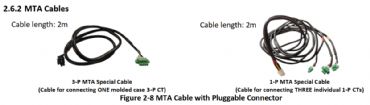

Akım Girişi

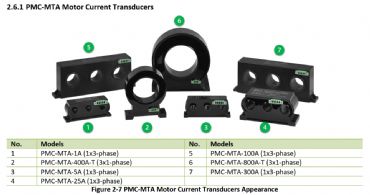

-        Giriş Akımı (Ie): 1/5/25/100/300/400/800A

-        Aralık: %5...%120

-        Aşırı Yüklenme: 2xIe sürekli, 10xIe 10 sn

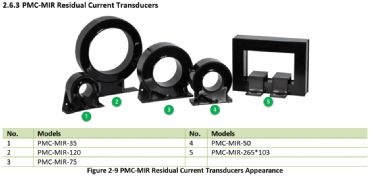

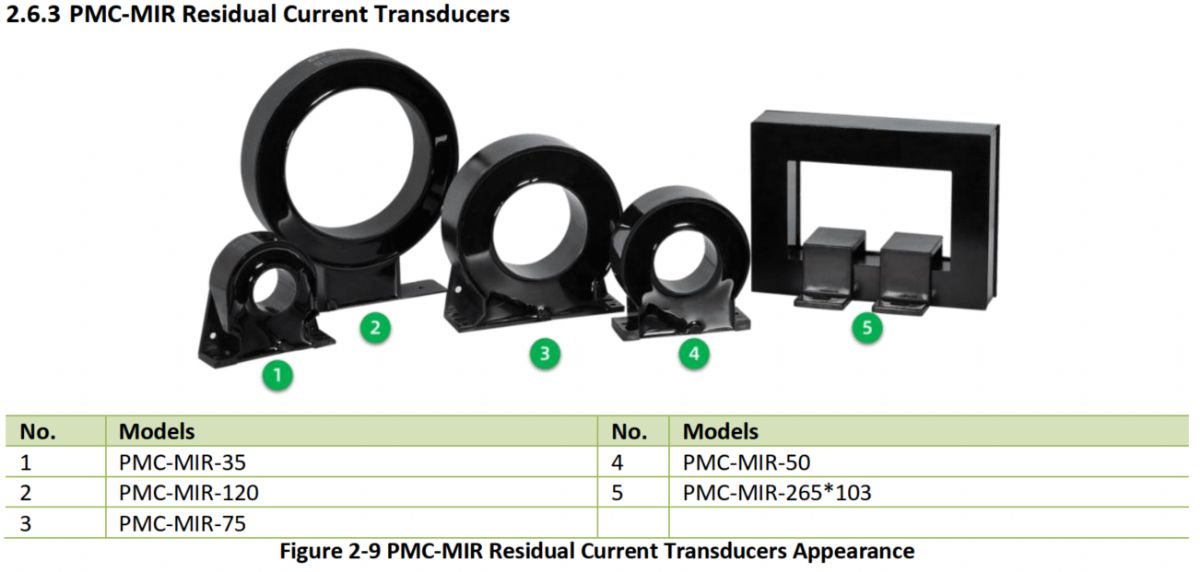

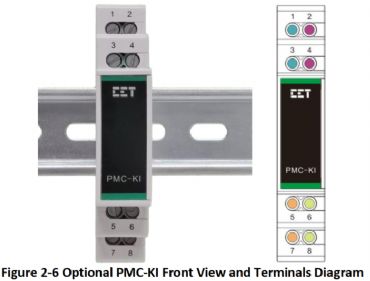

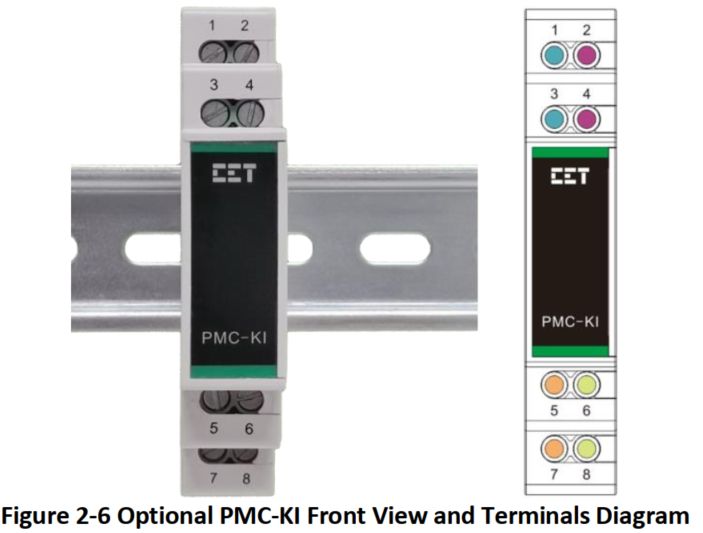

Opsiyonel Kaçak Akım Sensörü PMC-MIR (IR1, IR2)

-        Primer (In): 1A

-        Sekonder : 1V

-        Imax: 2xIn sürekli, 10xIn 10 sn

Besleme

-        90-250Vac/dc, kesinti durumunda 5 sn çalışmaya devam eder

-        Tüketim: 6W

Dijital Giriş (DI)

-        10 adet kuru kontak girişi / kendinden beslemeli 24Vdc kontak girişi

-        Opsiyonel: 220Vdc/ac, harici beslemeli

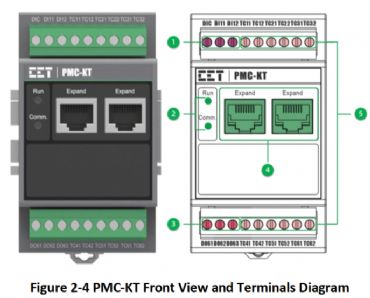

-        Eğer PMC-KT modülü ile sipariş edilir ise kendinden beslemeli 2 kontak girişi daha eklenir

-        DI girişleri durum izleme veya kontrol için kullanılabilir.

Dijital Çıkış (DO)

-        5 adet kuru kontak çıkışı

-        Eğer PMC-KT modülü ile sipariş edilir ise 1 kontak çıkışı daha eklenir

Analog Çıkış (AO)

-        Seçilen herhangi bir parametre ile ilişkilendirilebilir 4-20 mA 1 adet analog çıkış

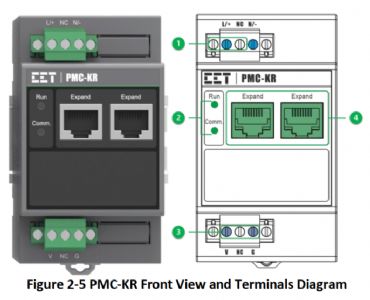

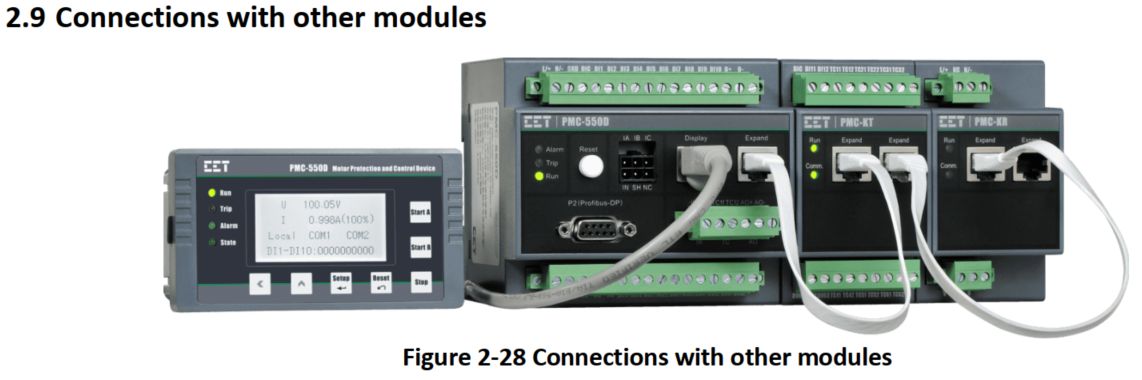

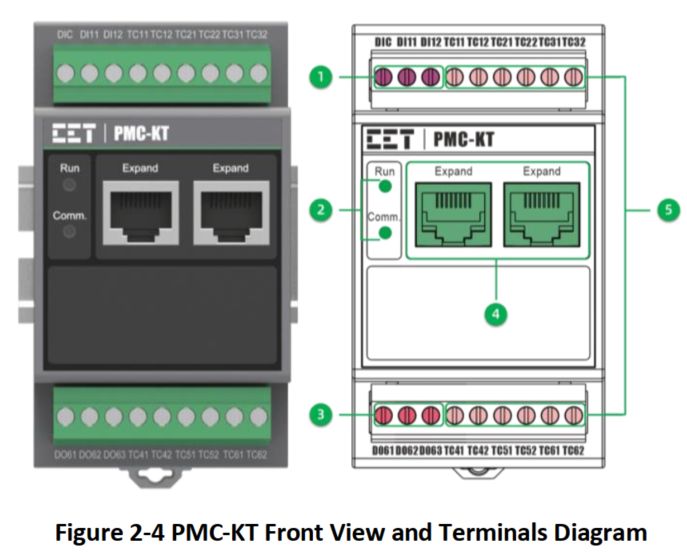

Opsiyonel NTC Sıcaklık Sensörü Girişi - PMC-KR

-        PMC-KT modülü ile birlikte 6 adet NTC sensör girişi eklenir.

-        Bu modül ile motor sargı sıcaklığı, yatak sıcaklığı, ortam sıcaklığı veya istenilen herhangi bir noktaya ait harici sıcaklık bilgisi sisteme eklenebilir.

İletişim

-        2xRS485 iletişim portu: optik izolasyonlu, 1,2...19,2 kbps

-        1xTypeC USB Port

-        Modbus RTU iletişim protokolü

-        Opsiyonel: Profibus DP portu (Sub-D (9 Pin))
