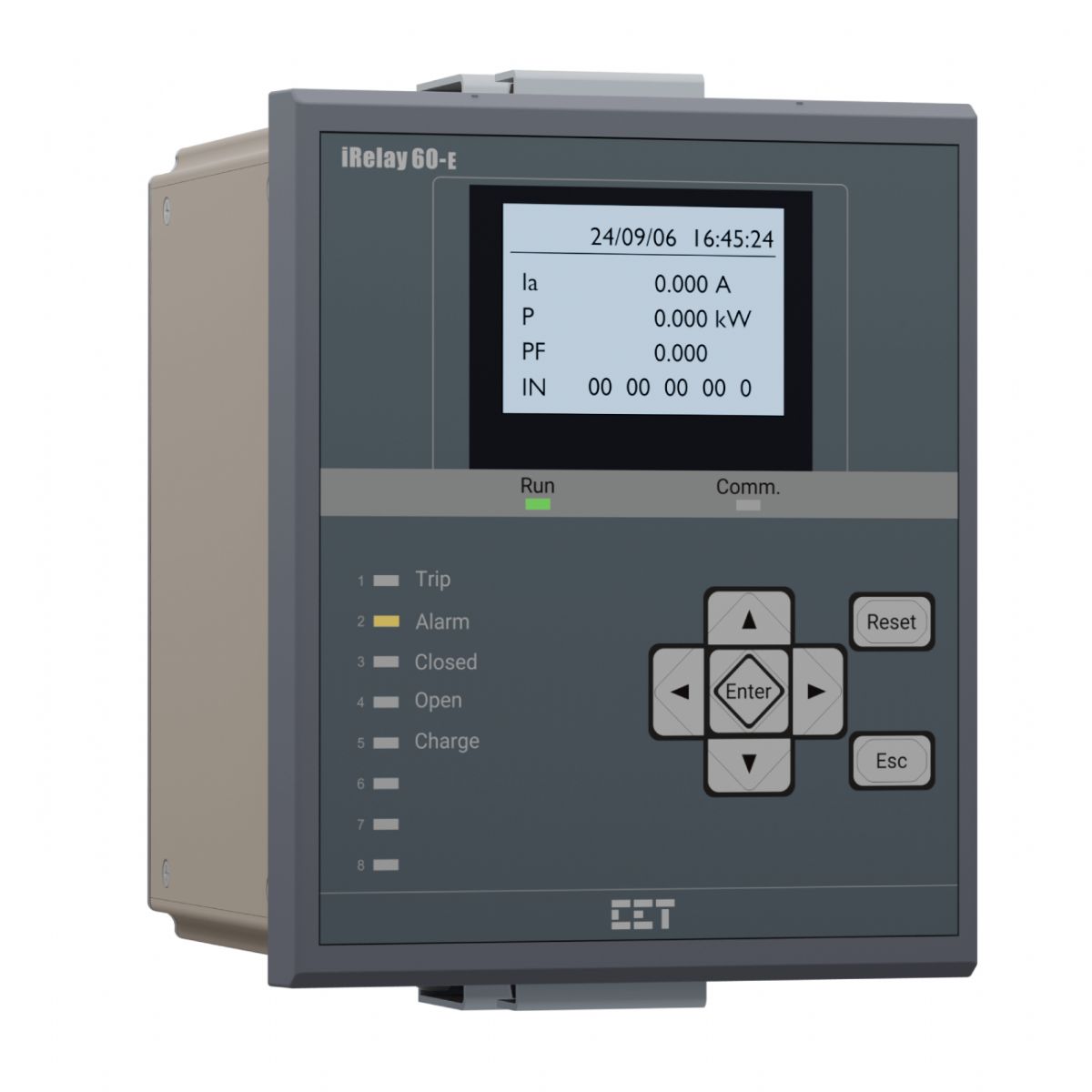

iRelay 60-E, koruma, kontrol, ölçüm, gözetim ve otomasyon fonksiyonlarını tek bir cihazda birleştiren gelişmiş bir akıllı koruma rölesidir.

144 × 178 × 140,1 mm boyutlarında kompakt bir muhafaza içinde yer alır ve kolay kullanım için arkadan aydınlatmalı, LCD ekrana sahiptir. İlave I/O seçenekleri sunar. Maksimum güvenilirliği, üstün fonksiyonellik ve esneklikle birleştiren iRelay 60-E; OG veya YG enerji dağıtımında fiderler, baralar, transformatörler, kondansatör grupları ve motorlar dâhil olmak üzere çeşitli uygulamalar için idealdir.

Tipik Uygulamalar

• Dağıtım Transformatörü Koruması
• Kondansatör Koruması
• Bara ve Fider Koruması
• Motor Koruması
• Diğer Güç Sistemi Devreleri veya Cihazları için Genel Amaçlı Yedek Koruma

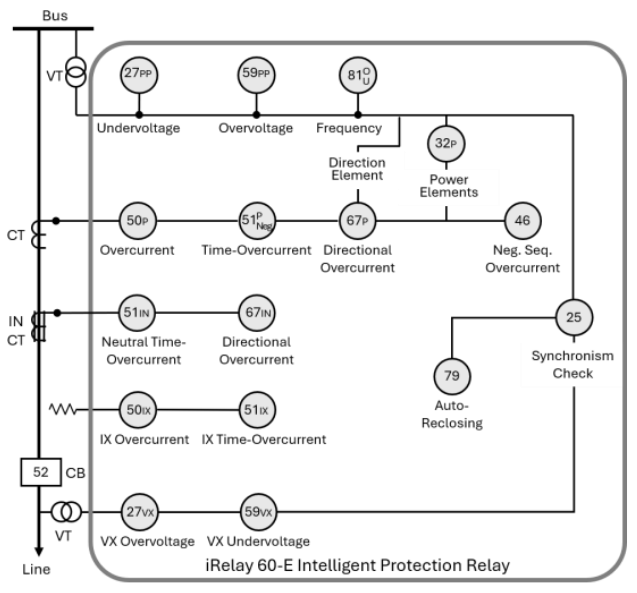

Fonksiyonel Diyagram

Temel Özellikler

• Veri görüntüleme, röle kontrolü, teşhis ve konfigürasyon için büyük, arkadan aydınlatmalı LCD
• Açma/alarm, kesici durumu ve arıza tipi göstergeleri için LED'ler
• 3× Gerilim Girişi: VA, VB, VC
• 3× Akım Girişi: IA, IB ve IC
• Standart toprak arıza koruması için 1× Nötr Akım Girişi (IN)
• Faz-toprak izolasyon izleme (59VL) veya senkron kontrol (25) için yönlü sıfır bileşen gerilimi sağlayan 1× Yardımcı Gerilim Girişi (VX)
• Hassas nötr akım girişi için 1× Yardımcı Akım Girişi
• Harici uyarımlı 9× Dijital Giriş @110/220 VAC/DC
• 5× Mekanik Röle Çıkışı (1× Form C, 4× Form A)
• 2.4-38.4 kbps baud hızını destekleyen, Modbus RTU protokollü, optik izoleli 1× RS-485 portu

Koruma Fonksiyonları

Akım Koruması

• Manyetik Akım (Inrush) Engelleme Koruması (50/68)
• Arıza üzerine kapama Koruması (SOTF)
• Faz Akımı Hızlandırmalı SOTF Koruması (SOTF AR)
• Dijital Giriş (DI) SOTF Koruması (SOTF DI)
• Faz Aşırı Akım Koruması (67P-1)
• Sabit Zamanlı Aşırı Akım Koruması (67P-2)
• Sabit Zamanlı Aşırı Akım Koruması Kademe I, II ve III (67P-3, 67P-4, 67P-5)
• Aşırı Yük Koruması (50P-6)
• Ters Zamanlı Aşırı Akım Koruması (51P)
• IN SOTF Koruması (SOTF IN)
• IN Hızlandırmalı SOTF Koruması (SOTF IN AR)
• IN Aşırı Akım Koruması Kademe I, II, III ve IV (67IN-1, 67IN-2, 67IN-3, 67IN-4)
• IN Ters Zamanlı Aşırı Akım Koruması (51IN)
• I0 SOTF Koruması (SOTF I0)
• I0 Hızlandırmalı SOTF Koruması (SOTF I0 AR)
• I0 Aşırı Akım Koruması Kademe I, II ve III (67I0-1, 67I0-2, 67I0-3)
• I0 Ters Zamanlı Aşırı Akım Koruması (51I0)
• Negatif Bileşen Aşırı Akım Koruması Kademe I ve II (46-1, 46-2)
• IX Aşırı Akım Koruması (50IX)
• IX Ters Zamanlı Aşırı Akım Koruması (51IX)

Gerilim Koruması

• Faz-faz Aşırı Gerilim Koruması Kademe I ve II (59PP-1, 59PP-2)
• Faz-faz Düşük Gerilim Koruması Kademe I ve II (27PP-1, 27PP-2)
• Düşük Gerilim Bölünme Koruması (27Sp)
• VX Aşırı Gerilim Koruması Kademe I ve II (59VX-1, 59VX-2)
• VX Düşük Gerilim Koruması Kademe I ve II (27VX-1, 27VX-2)

Frekans ve Güç Koruması

• Aşırı Frekans Koruması Kademe I ve II (81O-1, 81O-2)
• Düşük Frekans Koruması Kademe I ve II (81U-1, 81U-2)
• Yönlü Güç Koruması Kademe I ve II (32P-1, 32P-2)

Motor Koruması

• Motor Durum İzleme (MSTOP, MSTART, MRUN)
• Motor Kalkış Koruması (48)
• Termal Aşırı Yük Koruması (49)
• tE Koruması (tE)
• Kilitli Rotor Koruması (50LR)
• Yük Kaybı Koruması (37I)
• Motor Yeniden Başlatma Fonksiyonu (27/62)
• Kalkış Süresi Koruması (66T)

Dijital Giriş Koruması ve Diğerleri

• Dijital Giriş Koruması (IN3-T ~ IN10-T)
• Senkron Kontrol (25)
• Otomatik Tekrar Kapama (79)
• İzolasyon İzleme (NV)
• Yeniden Başlatma Engelleme (66INTVAL)
• Gerilim Kaybı (LOP)
• Akım Trafosu İzleme (CTS)
• Açma Devresi Gözetimi (74TC)

Ölçüm ve İzleme

• Ua, Ub, Uc, Uab, Ubc, Uca, Yardımcı Gerilim Ux, Ia, Ib, Ic, In, Yardımcı Akım Ix, Frekans, Yardımcı Frekans, Faz başına ve toplam P, Q, S ve Güç Faktörü için primer ölçüm
• UA, UB, UC, UAB, UBC, UCA, Yardımcı Gerilim UX, IA, IB, IC, IN, Yardımcı Akım IX, Gerilim Bileşenleri U1/U2/U0, Akım Bileşenleri I1/I2/I0, Frekans, Yardımcı Frekans, P, Q, S, Güç Faktörü, toplam ve faz başına P ve Q, ters zamanlı korumada termal kapasiteler için sekonder ölçüm
• kWh, kvarh ithalat/ihracat enerji ölçümü
• Gerilim/Akım Trafosu devre gözetimi
• Her kesici kutbu için iki dijital giriş gerektiren açma/kapama devresi gözetimi

Veri ve Olay Kayıtları

Dalga Şekli Kaydedici

• Koruma başlatma/çalışma/dönüş veya manuel tetikleme ile tetiklenen Akım, DI/DO durumu için son 8 dalga şekli kaydı
• Arıza öncesi 8 çevrim (2 çevrim × 32 örnek/çevrim) ve arıza sonrası 6 çevrim (6 çevrim × 16 örnek/çevrim)
• Kalıcı hafızada saklanır ve haberleşme üzerinden alınabilir

SOE Kayıtları

• 256 adet FIFO zaman damgalı kayıt
• G/Ç değişimleri, koruma kayıtları, açma/kapama, ayar değişiklikleri, zaman senkronizasyonu, cihaz işlemleri ve öz teşhisler

Haberleşme

• Optik izoleli RS-485, 2.4-38.4 kbps
• Modbus RTU protokolü

Zaman Senkronizasyonu

• Pilli RTC @6 ppm (hata <0,5 sn/gün)
• RTC veya Modbus RTU ile zaman senkronizasyonu

Sistem Entegrasyonu

• Ürün ayar yazılımı PMC Easy config ücretisiz olarak temin edilir
• CET PecStar® iEMS tarafından desteklenir
• Modbus RTU desteği sayesinde üçüncü parti sistemlere (Scada, PLC vb.) entegre edilebilir
