MOTOR START

690V'a kadar AG de çalışan motorların korunması için eşsiz bir üründür. Ürün sahip olduğu özel motor kalkış algılama algoritmaları ile yüksek kalkış akımına bağlı, besleme voltajında oluşabilecek ani voltaj düşüşleri ve transient tork effektlerini engeller.

Bu ürün aşağıdaki motorlar tipleri için kullanılabilir;

-        Direkt yol alan motorlar (DOL)

-        Yıldız-Üçgen çalışan motorlar

-        Çift hızlı motorlar

-        İki yönlü motorlar

MOTOR KONTROL

Ürün ekranından bağlı olduğu motora ait tüm koruma fonksiyonları kolayca ayarlanabilir. Bu sayede algılanan bir sorun halinde alınacak aksiyon kolayca belirlenebilir.

-        Düşük Voltaj Yeniden Başlatma: Bu kontrol modu, bir voltaj düşüşünden (küçük voltaj dalgalanması) sonra motoru uygun şekilde yeniden başlatmak için tasarlanmıştır. Gerilim düşüşünün karakteristiğine bağlı olarak hızlı yeniden başlatma, gecikmeli yeniden başlatma veya durdurma olabilir.

-        Otomatik Başlatma İşlevi: Bu işlev, voltaj dalgalanması nedeniyle bir makine durduktan sonra yapılacak eylemleri belirlemektir. Bu bir "yeniden başlatma" veya "durdurmadan önceki duruma kurtarma" olabilir.

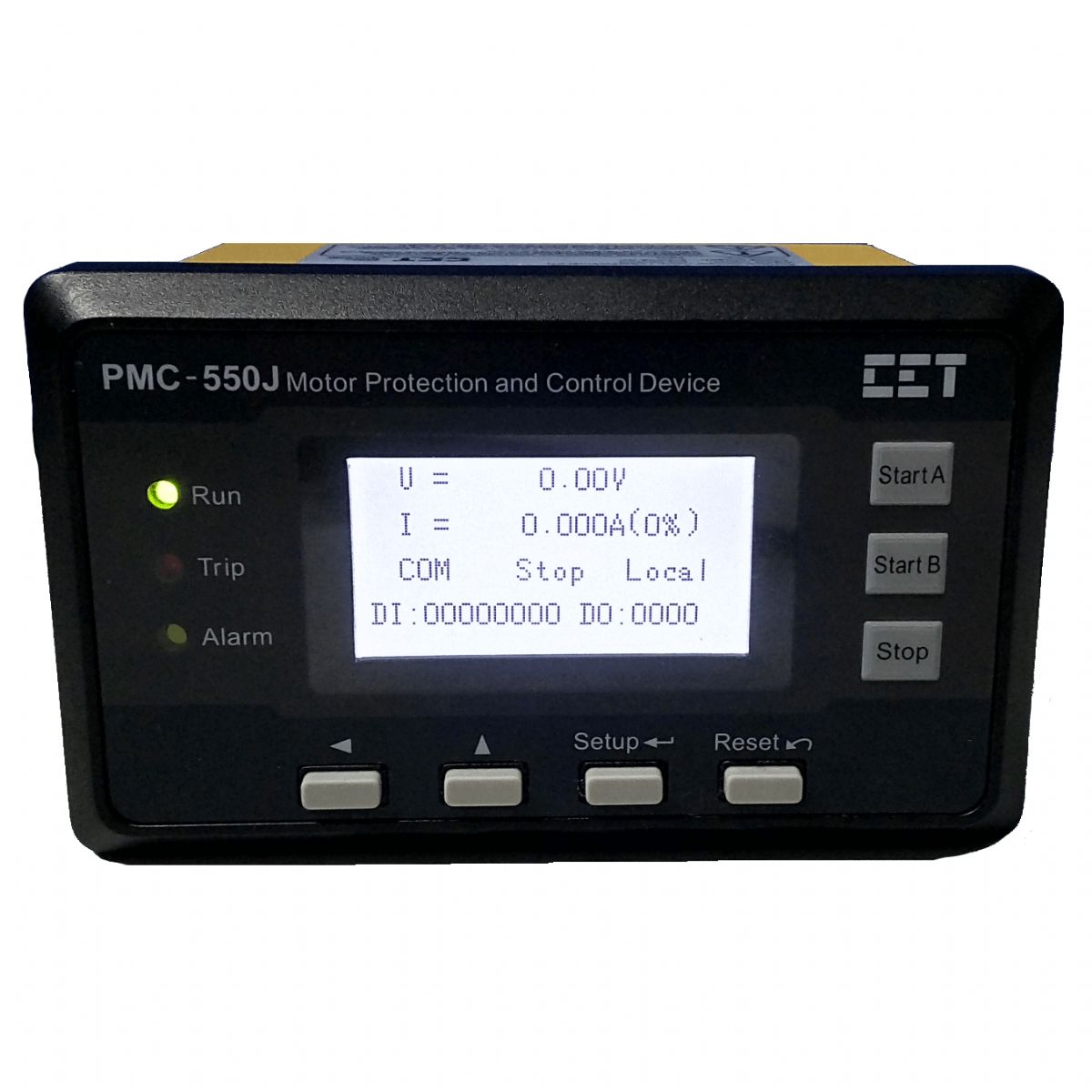

-        Yerel / Uzaktan Kontrol: PMC-550J, Motor kontrolünün yerel panel veya uzaktan kumanda ile yapılmasına izin verir.

PMC-550J gelişmiş güç kaynağı ile enerji kesintisi halinde 30 sn boyunca çalışmaya devam eder. (Opsiyon)

MOTOR KORUMA

Elektrik motorlarının, elektriksel ve mekanik çalışma limitleri vardır. Bu limitlerin aşılması durumu güç kaybı, mekanik vibrasyon, duruş, termal hasar ve sonunda motor hasarına sebep olabilir.

Elektrik Olayları

Güç dalgalanmaları, voltaj düşüşleri, dengesizlik ve faz kayıpları titreşime neden olur.

Akımın motoru tahrip edebilecek seviyelere ulaşabileceği kısa devreler

Mekanik Olaylar

Rotor durması, anlık veya uzun süreli aşırı yüklenmeler, motor akımını artırır ve sargılarını tehlikeli bir şekilde ısıtır.

Bu tip olaylar, ekipman arızalarına, kalitesiz üretime ve üretim kaybına ve en önemlisi; direkt veya dolaylı olarak kişi güvenliğini tehlikeye sokabilir.

PMC-550J, yalnızca bu olayların üstesinden gelmek ve bunların etkilerinin ekipmana zarar vermesini önlemek için tasarlanmamıştır; PMC-550J ayrıca motor performansını artırmak, dolayısıyla tüm sistem güvenilirliğini ve üretkenliğini artırmak için tasarlanmıştır.

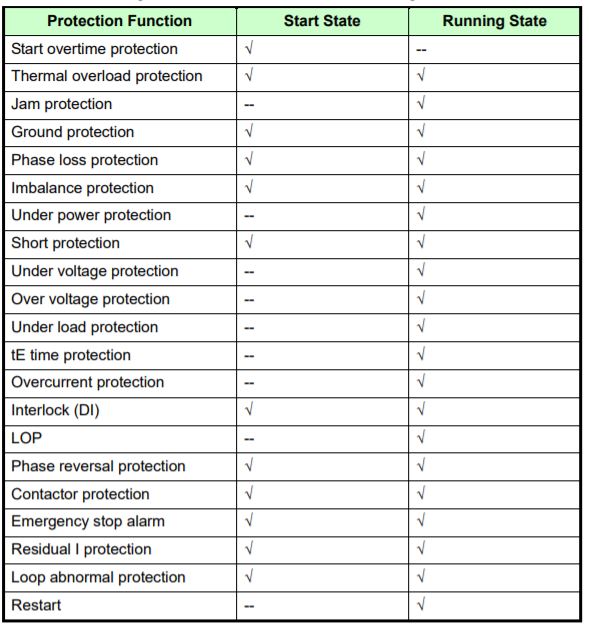

Korumalar

Mekanik Korumalar

Sıkışma koruması

Fazla mesaiye başlayın

Aşırı ısınma

Aşırı yük

Güç altında

Süreç kilidi

tE ters zaman

Elektriksel Hata Korumaları

Kısa Devre

Toprak hatası

Kaçak akım

Faz kaybı

Aşırı voltaj

Düşük voltaj

Dengesizlik

Faz sırası değişmesi

Basit Ölçümler

-        3xU ve 3xI

-        Toplam kW, kVar

-        kWh, kVarh L/C

-        Frekans

-        Opsiyon: Nötr akımı (In) ve kaçak akım (Ir) ölçümü

Enerji Kalitesi ve Harmonik İzleme

-        Akım dengesizliği ve faz açıları

-        DPF

Olay (SOE) Kayıtları

-        Son 64 olayın 1 msn zaman etiketi ile kaydı

-        DI durum değişimleri ve DO operasyonlarının kaydı

-        Kontrol olayları ve aksiyon zamanları

Giriş ve Çıkışlar

-        8xDijital Giriş

-        5xDijital Çıkış

DO1 - 250Vac/30Vdc, 8A

DO2 ...DO - 250Vac/30Vdc, 5A

-        1xAnalog Çıkış (Opsiyon): 4-20 mA

İletişim

-        1xRS485 Modbus RTU

Yardımcı Besleme

-        95-250V AC/DC

-        Enerji kesintisi durumunda 30 sn boyunca çalışmaya devam eder. (Opsiyon)

Boyutlar

-        G:126 mm; Y:76 mm; D:109,8 mm

-        Pano kesim: 121x71 mm

-        Pano içi derinlik: 91 mm
