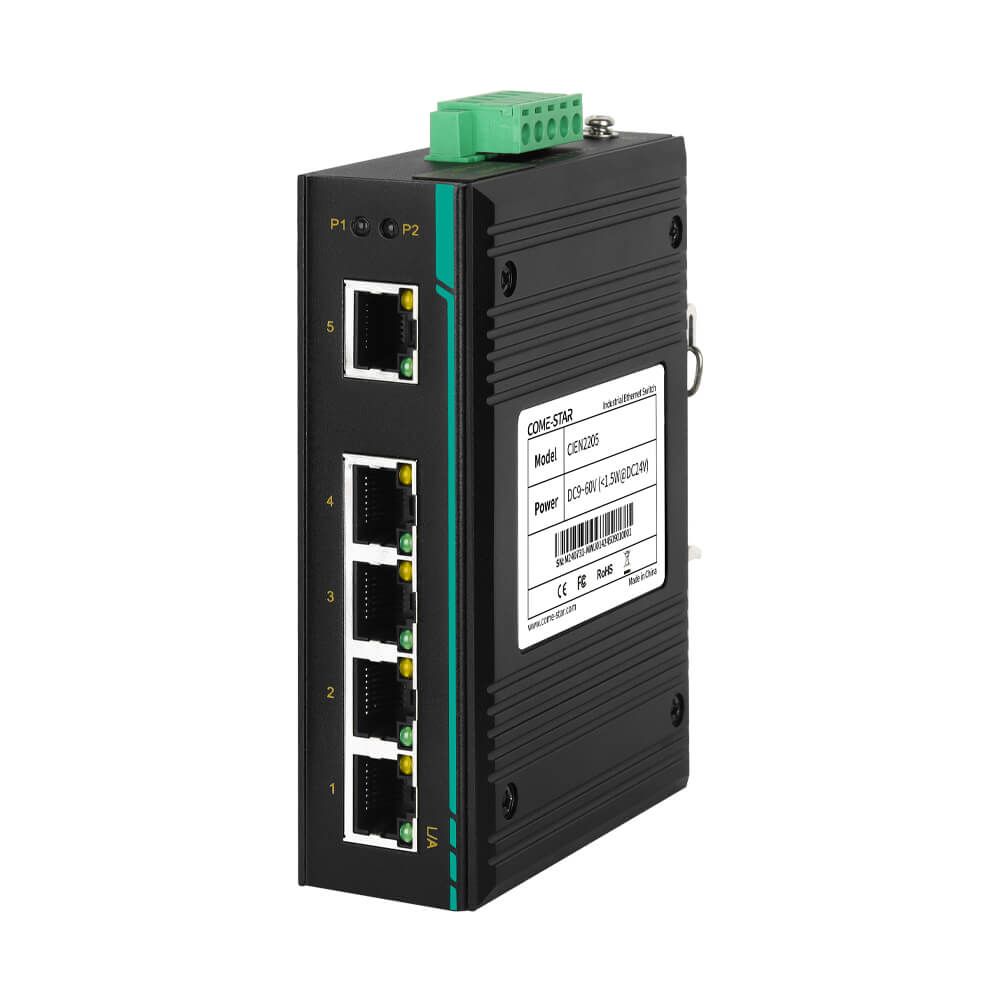

CIEN2205, 5x100M RJ45 Switch
5 Portlu 100M DIN Raya Monte, Endüstriyel Ethernet Switch
- 5 × 10/100Base-T(X) RJ45 Portu
- Bakır portlar Full/Half dublex ve otomatik MDI/MDI-X desteği sunar
- Jumbo çerçeve iletiminin maksimum çerçeve uzunluğu: 2048 bayt
- Bakır portlar, Half Dublex modda geri besleme veya Full dublex modda IEEE802.3x akış kontrolü ile donatılmıştır
- Tek AC85V~264V/ DC110V~370V güç girişi veya DC9V-60V yedekli güç girişleri
- IP40 korumalı alüminyum alaşımlı gövde
- -40°C ~ +85°C çalışma sıcaklığı aralığı
CIEN2205, endüstriyel iletişim ağ uygulamaları için özel olarak tasarlanmış ve geliştirilmiş, 5 portlu 100M endüstriyel Ethernet switch dir. Her 100M bakır portu, 10/100M otomatik algılama özelliğine sahiptir, full-duplex veya half-duplex modu destekler ve MDI/MDI-X bağlantısını otomatik olarak gerçekleştirebilir, böylece endüstriyel otomasyon için güçlü bir güvence sağlar. Ürün, endüstriyel sınıf bileşenler, 35 mm standart ray tipi kurulum, yüksek mukavemetli metal kasa, ısı dağıtımı için fansız kasa, -40°C ~ +85°C geniş sıcaklık aralığında çalışma, yüksek standartlı endüstriyel koruma tasarımı ile çeşitli zorlu çalışma ortamlarına uyum sağlayabilir ve istikrarlı iletişim performansı sunabilir. Ürünler, endüstriyel otomasyon, entegre enerji, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer endüstriyel alanlarda yaygın olarak kullanılabilir.
|
Protocol Standard |
|
|
IEEE Standard |
IEEE802.3, IEEE802.3u, IEEE802.3x |
|
Switch Capability |
|
|
Processing Type |
Store and forward |
|
Backplane Bandwidth |
1Gbps |
|
Buffer Size |
748Kbit |
|
Jumbo Frame Size |
2048Byte |
|
MAC Table Size |
2K |
|
Interface |
|
|
100M Fiber Port |
1x100Base-FX 100M fiber port, SC/ST/FC connector, transmission distance supports 1310nm multi-mode dual-fiber 2km or 1310nm single-mode dual-fiber 20km (single fiber/dual fiber, 40/60/80/100km optional) |
|
100M Copper Port |
4/5×10/100Base-T(X) auto-sensing 100M RJ45 ports, supporting full/half duplex, auto MDI/MDI-X |
|
Status LED |
Power indicator light, interface indicator light |
|
Power Supply |
|
|
Input Voltage |
DC Model: DC9V~60V, redundant power inputs, no polarity |
|
|
AC Model: AC85V~264V(47Hz~63Hz) or DC110V~370V |
|
Power Consumption |
CIEN2205: DC Model: <0.9W@DC24V; AC Model: ≤1.2W@DC24V; |
|
Connection |
5-position 5.08mm pitch lock terminal block |
|
Physical Characteristics |
|
|
Dimensions |
118×35×88 mm (DIN rail mounting clip and connectors excluded) |
|
Installations |
Easy installation on 35mm DIN rails |
|
IP Code |
IP40; Aluminum alloy shell |
|
Weight |
About 0.4kg |
|
Working Environment |
|
|
Operating Temperature |
-40°C ~ +85°C |
|
Storage Temperature |
-40°C ~ +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMS |
IEC 61000-4-2 (ESD): Level 4 |
|
|
IEC 61000-4-5 (Surge): Level 3 |
|
|
※The network port supports 6kV lightning protection |
|
|
IEC 61000-4-4 (EFT): Level 3 |
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN2205 | CIEN2205 | 5 Port Endüstriyel Ethernet Switch, Aux: 9-60Vdc |
| CIEN2205-AD220 | CIEN2205 | 5 Port Endüstriyel Ethernet Switch, Aux: 85-220Vac veya 110-370Vdc |
