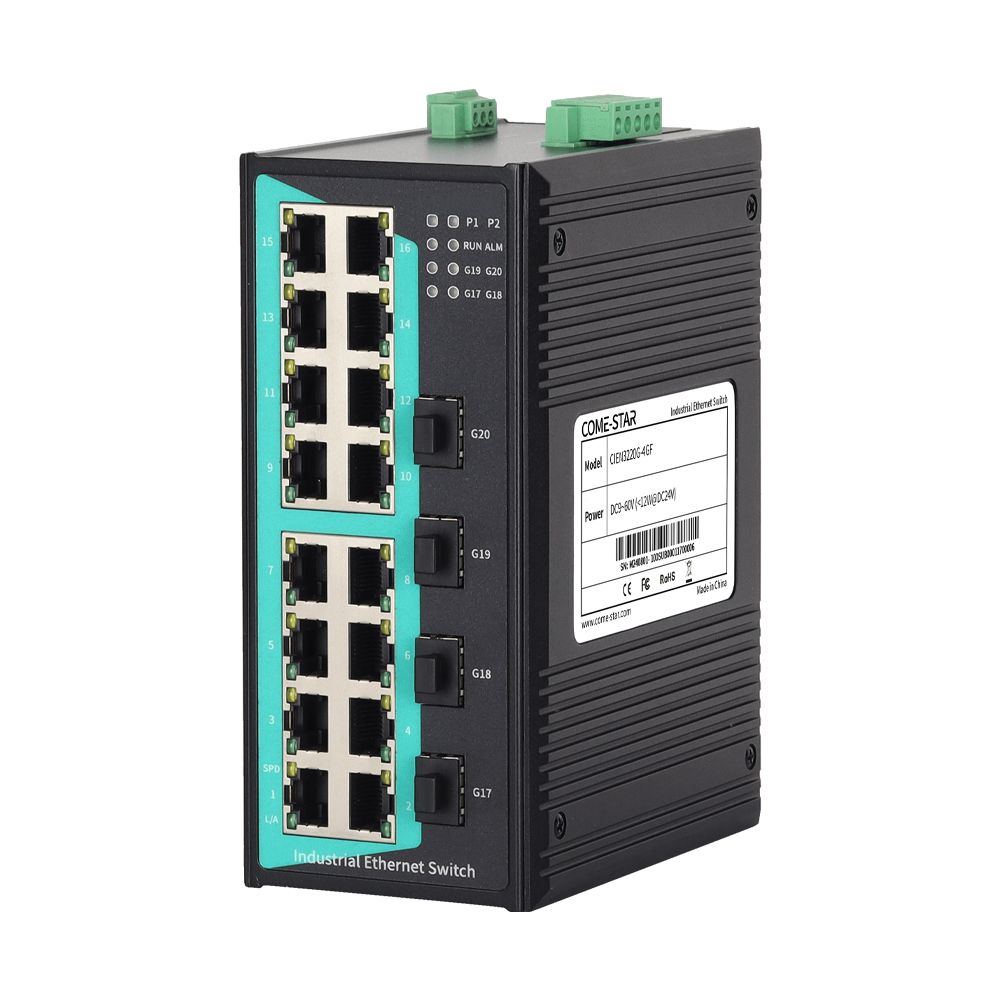

CIEN3220-4GF, 4xGbit SFP, 16x100M RJ45 Layer2 Switch
20 Portlu Layer-2 Gigabit, DIN Raya Monte Endüstriyel Ethernet Switch
- 4 × 1G SFP Portu, 16 × 10/100Base-T(X) RJ45 Portu
- Güç kesintisi için röle çıkış uyarısı
- Tek AC85V~264V/DC110V~370V güç kaynağı veya çift DC9V~60V güç girişi desteği
- IP40 dereceli korumaya sahip yüksek mukavemetli metal kasa
- -40°C ila +75°C çalışma sıcaklığı aralığı
CIEN3220-4GF, endüstriyel iletişim ağlarında güvenilir tak ve çalıştır kurulumu için tasarlanmış, 20 portlu Gigabit endüstriyel Ethernet switch dir. Farklı kurulum gereksinimlerine uygun olarak DC veya AC güç girişi için esnek seçenekler sunan 4 Gigabit SFP fiber portu ve 16 adet 10/100Base-T(X) bakır portu sağlar. Her bakır portu, otomatik MDI/MDI-X algılama ile Full/Half Dublex çalışmayı destekleyerek hızlı ve zahmetsiz ağ kurulumu sağlar. Kararlı Gigabit uplink'ler ve güvenilir erişim bağlantısı sağlayarak, anahtar endüstriyel otomasyon sistemleri ve değer odaklı ağ uygulamaları için sorunsuz ve verimli veri iletimi sağlar.
Endüstriyel sınıf bileşenlerle üretilen CIEN3220-4GF, sağlam metal bir muhafazaya, standart 35 mm DIN ray montajına ve uzun süreli, bakım gerektirmeyen çalışma için fansız soğutma tasarımına sahiptir. -40°C ila +75°C arasındaki geniş çalışma sıcaklığı aralığı ve yüksek standartlı endüstriyel koruması, zorlu ve talepkar ortamlarda güvenilir bir şekilde çalışmasını sağlar. Sürekli çalışma ve iletişim istikrarı için tasarlanan bu anahtar, endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer endüstriyel ağ oluşturma senaryoları için oldukça uygundur.
|
Switching |
|
|
Backplane Bandwidth |
12.8Gbps |
|
Buffer Size |
4.1Mbit |
|
MAC Table Size |
8K |
|
Interface |
|
|
1G Fiber Port |
4 x 1000Base-X SFP ports |
|
1G Copper Port |
16 x 10/100Base-T(X) auto-sensing RJ45 ports, support full/half duplex and auto MDI/MDI-X |
|
Relay |
1 x relay alarm output, using a 3-pin3.81mm pitch connector terminal |
|
Status LED |
Power indicator, SFP port indicator, TX port speed, and connection status/activity indicator |
|
Power Supply |
|
|
Input Voltage |
DC model: Dual DC9V~60V power inputs, reverse polarity protection |
|
AC model: Single AC85V~264V/DC110~370V power supply |
|
|
Power Consumption |
<12W@DC24V (full load) |
|
Connection |
5.08mm pitch 5-pin terminal block |
|
Physical Characteristics |
|
|
Dimensions |
160 × 74 × 122 mm (DIN rail mounting clip excluded) |
|
Installations |
Easy installation on 35mm DIN rails |
|
IP Code |
IP40 |
|
Weight |
1.2kg |
|
Working Environment |
|
|
Operating Temp. |
-40°C ~ +75°C |
|
Storage Temp. |
-40°C ~ +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2(ESD): Level 4 |
|
IEC 61000-4-5(Surge): Level 4 |
|
|
※Ethernet ports support 6kV surge protection |
|
|
IEC 61000-4-4(EFT): Level 4 |
|
|
Certification |
CE, FCC, RoHS |
|
Weight |
0.91kg |
|
Working Environment |
|
|
Operating Temp |
-40°C to +75°C |
|
Storage Temp |
-40°C to +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, air discharge ±15kV) |
|
IEC 61000-4-5 (Surge): Level 3 (Power supply, network port: Common-mode ±2kV, differential-mode ±1kV) |
|
|
IEC 61000-4-4 (EFT): Level 3 (Power supply: ±2kV; Ethernet port: ±2kV) |
|
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN3220-4GF | CIEN3220-4GF | 4xGbit Fiber, 16x100M Bakır, Aux=9-60Vdc |
| CIEN3220-4GF-AD220 | CIEN3220-4GF-AD220 | 4xGbit Fiber, 16x100M Bakır, Aux=AC85-264 veya DC110-370V |
