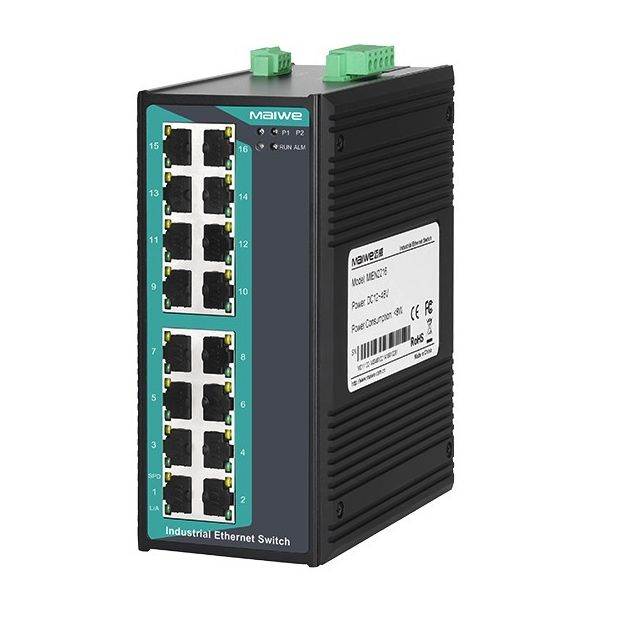

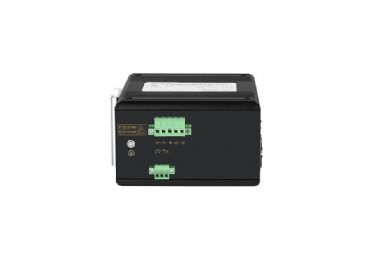

CIEN2216, 16x100M RJ45 Layer2 Switch
16 Portlu 100M DIN Raya Monte, Layer-2 Endüstriyel Ethernet Switch
- 16 × 100M RJ45 Portu
- Bakır port 10/100M, tam/yarım çift yönlü, otomatik MDI/MDI-X bağlantısını destekler
- Güç kesintisi için röle çıkış alarmı
- Tek AC85V~264V/DC110V~370V güç kaynağı veya çift DC9V~60V güç girişi desteği
- Yüksek mukavemetli metal gövde, IP40 koruma, fansız tasarım
- -40°C ila +85°C çalışma sıcaklığı aralığı
CIEN2216, endüstriyel iletişim ağlarında güvenilir kullanım ve basit tak-çalıştır kurulumları için tasarlanmış, 16 portlu 100M yönetimsiz bir endüstriyel Ethernet switch dir. Otomatik hız anlaşması ile 16 × 10/100Mbps bakır port sunar ve hem tam çift yönlü hem de yarı çift yönlü çalışmayı ve otomatik MDI/MDI-X algılamayı destekler. Bu, sorunsuz cihaz bağlantısı, kararlı veri iletimi ve verimli iletişim sağlar; bu da onu kurulum kolaylığı ve güvenilir performansın önemli olduğu temel endüstriyel ağ senaryoları için uygun hale getirir.
Özenle seçilmiş endüstriyel sınıf bileşenlerle üretilen CIEN2216, standart 35 mm DIN ray montajına ve uzun süreli dayanıklılık için yüksek mukavemetli metal bir muhafazaya sahiptir. Fansız tasarımı, verimli ısı dağılımı ve bakım gerektirmeyen çalışma sağlar ve -40°C ila +85°C (AC modelleri: -40°C ila +75°C) geniş bir çalışma sıcaklığı aralığını destekler. Yüksek seviyeli endüstriyel koruma tasarımı ile zorlu ortamlarda bile kararlı iletişim performansı sunar. CIEN2216, endüstriyel otomasyon, entegre enerji sistemleri, akıllı şehirler, akıllı ulaşım, akıllı fabrikalar ve diğer zorlu endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
|
Switching |
|
|
Backplane Bandwidth |
4.8Gbps |
|
Buffer Size |
2Mbit |
|
MAC Table Size |
8K |
|
Interface |
|
|
100M Copper Port |
16 x 10/100M Base-T(X) auto-sensing RJ45 copper ports, full/half duplex, auto MDI/MDI-X |
|
Relay |
1 x relay alarm output, 3-pin 3.81 mm terminal block |
|
Status LED |
Power indicator, Operation indicator, Alarm indicator, Interface indicator |
|
Power Supply |
|
|
Input voltage |
DC model: DC9V~60V, dual power inputs, reverse connection protection |
|
|
|
|
AC model: AC85V~264V (frequency: 47~63Hz) or DC110V~370V |
|
|
Power consumption |
<3W@DC24V (full load) |
|

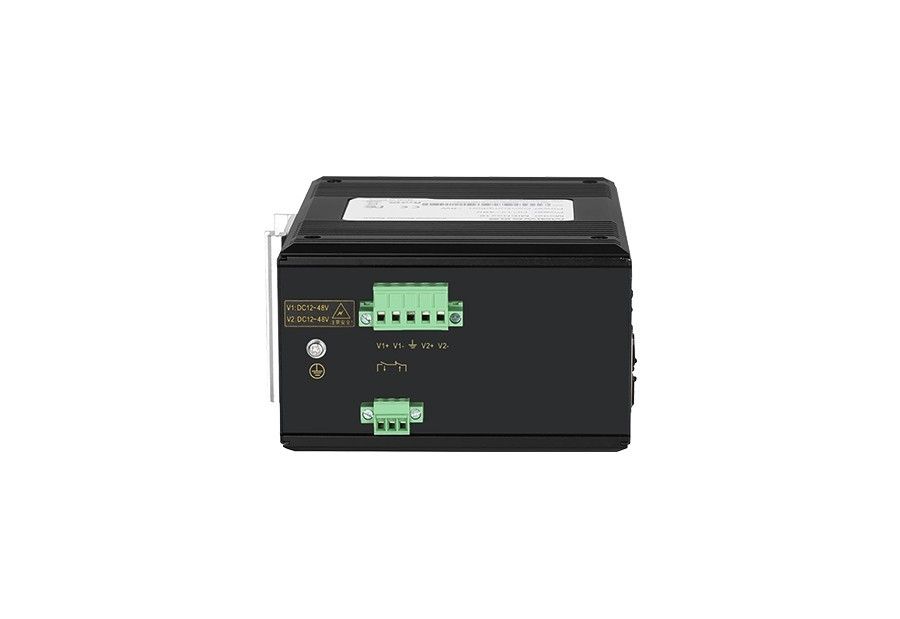

Connection |
5-pin 5.08mm terminal block |
|
Physical Characteristics |
|
|
Dimensions |
160 × 74 × 122mm (din rail mounting clip excluded) |
|
Installations |
35mm standard DIN-rail installation |
|
IP Code |
IP40 |
|
Weight |
About 1.2kg |
|
Working Environment |
|
|
Operating Temp. |
AC model: -40°C to +75°C |
|
|
|
|
DC model: -40°C to +85°C |
|
|
Storage Temp. |
-40°C to +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Level 4 |
|
IEC 61000-4-5 (Surge): Level 4 |
|
|
※The network port supports 6kV lightning protection |
|
|
IEC 61000-4-4 (EFT): Level 4 |
|
|
Certification |
CE, RoHS, FCC |
|
Button |
Factory reset |
|
Statue LEDS |
Power indicator, operation indicator, alarm indicator, SFP interface indicator, PoE indicator, port rate and connection/activity indicator |
|
Power Supply |
|
|
Input Voltage |
DC 48~57V, dual inputs for power redundancy |
|
(When there is a PD load that complies with the IEEE802.3at standard, please use the DC 51~57V power adapter for power input. In addition, the maximum power consumption of the power adapter must be higher than the total power consumption of the device and each PD load) |
|
|
Power Consumption |
<12W@DC48V (without PD), the maximum PoE power consumption of the entire machine is 240W |
|
Connection |
5.08mm pitch 5-pin terminal block |
|
Physical Characteristics |
|
|
Dimensions |
160×58×122mm (excluding DIN rail mounting clip and connectors) |
|
Installations |
35mm standard DIN rail installation |
|
IP Code |
IP40 |
|
Weight |
0.91kg |
|
Working Environment |
|
|
Operating Temp |
-40°C to +75°C |
|
Storage Temp |
-40°C to +85°C |
|
Relative Humidity |
5%~95% (non-condensing) |
|
Industry Standard |
|
|
EMC |
IEC 61000-4-2 (ESD): Level 4 (Contact discharge ±8kV, air discharge ±15kV) |
|
IEC 61000-4-5 (Surge): Level 3 (Power supply, network port: Common-mode ±2kV, differential-mode ±1kV) |
|
|
IEC 61000-4-4 (EFT): Level 3 (Power supply: ±2kV; Ethernet port: ±2kV) |
|
|
Certification |
CE, FCC, RoHS |
| Kodu | Model | Açıklama |
|---|---|---|
| CIEN2216 | CIEN2216 | CIEN2216, 16x100M RJ45, Aux=9-60Vdc |
| CIEN2216-AD220 | CIEN2216 | CIEN2216, 16x100M RJ45, Aux=AC85-264V/DC110~370V |
